¿Hacen maquinado CNC de piezas a medida?

Sí. Maquinamos piezas de grafito y carbono-grafito a plano o muestra, con tolerancias típicas de hasta ±0.02 in según geometría y grado.

¿Por qué usar bujes de grafito en lugar de metal lubricado?

El grafito es autolubricante en seco, estable a temperatura y compatible con vacío o atmósferas donde aceites y grasas fallan o contaminan. Ideal para chumaceras, espaciadores e insertos rotativos.

¿Qué datos necesito para cotizar un buje de grafito?

OD × ID × longitud (o plano), cantidad, temperatura, atmósfera, carga/velocidad y material actual o preferencia de grado. Con eso recomendamos isostático, extruido o carbono-grafito.

¿Cuándo conviene un blank impregnado (resina o metal)?

La impregnación reduce porosidad abierta, mejora hermeticidad y puede aumentar resistencia al desgaste. Resina es común en sellos y EDM; impregnación metálica aporta conductividad y dureza para aplicaciones mecánicas exigentes.

¿Para qué sirve el grafito extruido?

Barras, tubos y perfiles para electrodos, resistencias, bujes y componentes donde la anisotropía del proceso de extrusión es aceptable o ventajosa. Buena relación costo-desempeño en longitudes grandes.

¿Fabrican bajo dibujo (build-to-print)?

Sí. Partimos de plano o muestra para piezas de grafito/carbono: bujes, electrodos, crisoles, sellos, moldes y componentes especiales, con control dimensional y trazabilidad.

¿Qué tipo de grafito se utiliza para fabricar bujes y casquillos?

La selección depende de la carga, la velocidad, la temperatura, la atmósfera y la geometría de la pieza. Según el caso se emplean grados de carbon-grafito (con o sin impregnación de resina o metal), grafito isostático cuando se requiere uniformidad y geometría de precisión, o grafito extruido cuando la pieza parte de barra o tubo. ESGRAF recomienda y justifica el grado a partir de esos datos.

¿Un buje de grafito necesita lubricación externa?

No requiere aceite ni grasa para deslizar: el propio grafito transfiere una película sobre la contracara. Ese comportamiento depende del material y el acabado de la contracara, de la carga, de la velocidad y de la atmósfera, por lo que el desempeño se valida en la aplicación y no se supone por el material.

¿Hasta qué temperatura puede trabajar un buje de grafito?

No hay un límite único: depende del grado y, sobre todo, de la atmósfera. En aire el factor limitante es la oxidación del grafito, mientras que en vacío o atmósfera inerte el rango útil es considerablemente mayor. El límite aplicable se confirma contra la ficha técnica del grado seleccionado.

¿Qué juego hay que dejar entre el buje y el eje?

Se calcula caso por caso. El grafito y el metal del alojamiento y del eje tienen coeficientes de expansión térmica distintos, así que el juego en frío debe elegirse para que el ajuste siga siendo correcto a la temperatura de trabajo. Para dimensionarlo se necesitan la temperatura de operación, los materiales del conjunto y el tipo de ajuste previsto.

¿Se pueden fabricar bujes de grafito bajo plano?

Sí. ESGRAF maquina bujes, casquillos y espaciadores bajo plano o dimensiones, incluyendo tolerancias, ranuras de lubricación, bridas y barrenos. También es posible partir de una pieza estándar disponible cuando la geometría lo permite.

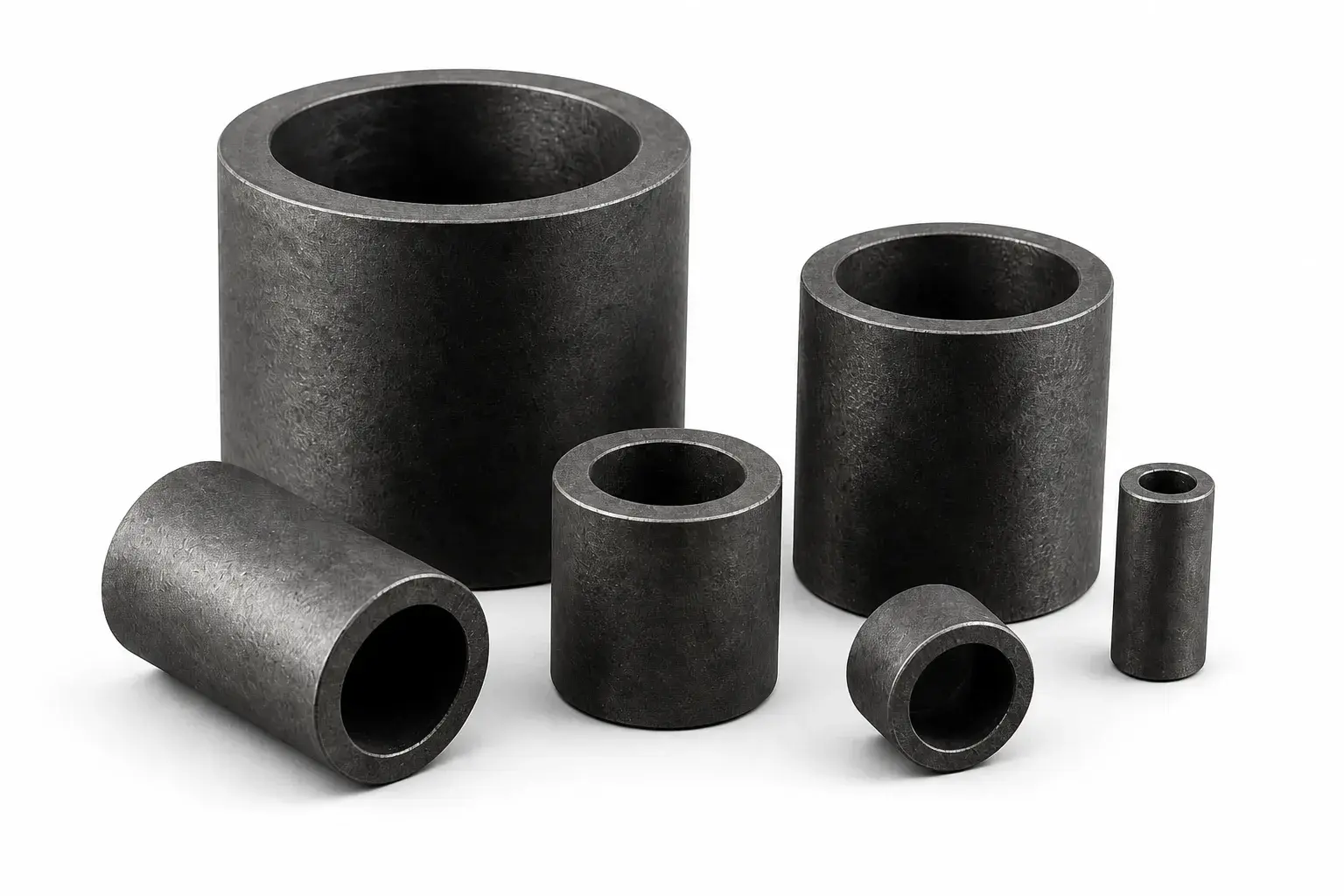

Bujes y casquillos de grafito mecanizado de distintos diámetros sobre fondo claro — Bujes y casquillos de grafito mecanizado en distintos diámetros, listos para montaje.

Aplicaciones mecánicas

Chumaceras y bujes para equipos

Chumaceras, bujes y casquillos de grafito para deslizamiento seco a alta temperatura y atmósferas exigentes.

Solicitar cotización

Elemento mecánico de deslizamiento

También se le llama: Bujes de grafito · Casquillos de grafito · Cojinetes de grafito · Chumaceras de grafito · Bujes de carbon-grafito · Espaciadores de grafito

[ Resumen técnico ]

Los bujes, casquillos y chumaceras de grafito son elementos de deslizamiento que soportan un eje o guían un movimiento relativo sin lubricación externa. El grafito aporta un coeficiente de fricción bajo en seco, estabilidad dimensional frente a la temperatura y compatibilidad con atmósferas donde el aceite se degrada o contamina el proceso. Aparecen en maquinaria industrial, hornos, bombas y equipos que trabajan en vacío o atmósfera controlada.

Los bujes, chumaceras, cojinetes y casquillos de grafito se utilizan cuando se requiere deslizamiento confiable sin lubricación externa, o en ambientes donde aceites y grasas no son compatibles.

Selección y fabricación

La carga, velocidad, temperatura, atmósfera y geometría determinan el material y la configuración de la pieza. Comparte tu plano o dimensiones para que ESGRAF recomiende y justifique el grado; podemos partir de una pieza estándar disponible o fabricar bajo plano con las tolerancias, ranuras, bridas o barrenados especificados.

[ Problema que resuelve ]

Permitir el movimiento relativo entre componentes sin depender de lubricación con aceite o grasa, cuando el lubricante convencional se degrada por temperatura, se evapora en vacío, no puede reponerse con la frecuencia necesaria o contamina el producto o la atmósfera del proceso.

Procesos

Deslizamiento seco
Autolubricación
Guiado y soporte de ejes

Condiciones de operación

Operación en seco, sin aceite ni grasa
Alta temperatura
Vacío
Atmósfera controlada o inerte
Entornos donde la contaminación por lubricante no es aceptable

Cuándo es adecuada

No puede utilizarse lubricación con aceite o grasa
Existe exposición a alta temperatura sostenida o cíclica
El equipo opera en vacío o en atmósfera controlada
La contaminación del producto o del proceso debe minimizarse
Las cargas son estables y sin componente de impacto
La relubricación o el mantenimiento son difíciles de programar

Cuándo puede no ser adecuada

Existen cargas de impacto o choque repetido
El diseño requiere ductilidad o deformación plástica del elemento
Hay oxidación severa en aire a alta temperatura sin protección ni impregnación
La contracara es abrasiva o presenta desalineación importante
Se necesita una resistencia mecánica equivalente a la de un metal estructural

Retos del proceso

Desgaste por fricción metal-metal
Contaminación por aceites
Deformación térmica
Gripado en arranque en seco

Ventajas

Bajo coeficiente de fricción en seco
Estabilidad dimensional a temperatura
No requiere lubricación externa
Maquinable a tolerancias ajustadas

Limitaciones

Oxidación en aire a alta temperatura sin protección
Resistencia mecánica inferior a metales estructurales
Requiere selección de grado según carga y ambiente

[ Variables críticas de selección ]

Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.

Temperatura de operaciónDeterminante
Atmósfera (aire, inerte, vacío)Determinante
Carga y su distribuciónDeterminante
Velocidad de deslizamientoDeterminante
Juego y tipo de ajusteDeterminante
Material y acabado de la contracaraRelevante
Geometría y tolerancias (OD, ID, longitud)Relevante
Alineación y rigidez del montajeRelevante

[ Propiedades requeridas del material ]

Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.

Propiedades críticas

Coeficiente de fricción
Resistencia al desgaste
Resistencia a la compresión
Resistencia a la flexión

Propiedades secundarias

Coeficiente de expansión térmica
Autolubricación
Resistencia a la oxidación
Estabilidad dimensional

[ Relaciones ]

[ Preguntas frecuentes ]

Ver todas las FAQ

Contenido técnico revisado por ESGRAF — Última revisión: 8 de septiembre de 2026
