Utillaje y soportes de carga para hornos

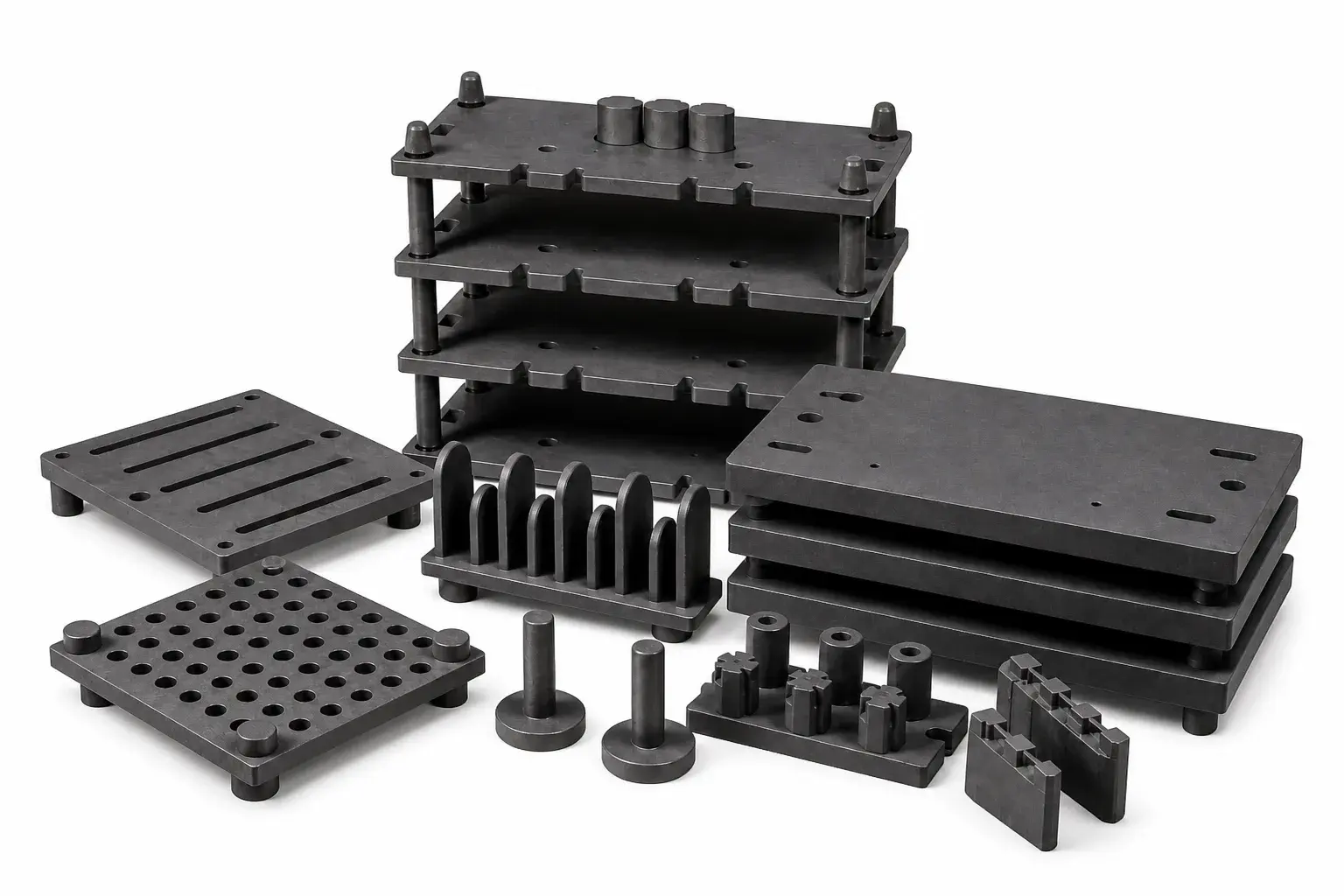

Elemento de soporte de carga
También se le llama: Soportes de grafito para horno · Bandejas y charolas de grafito · Bases de carga de grafito · Rejillas y parrillas de grafito
Fixturas y soportes de grafito para carga en vacío, atmósfera controlada y alta temperatura.
[ Resumen técnico ]
Los soportes, bases y bandejas de grafito sostienen el peso de la carga dentro del horno y transmiten esa carga a la estructura de la cámara. Trabajan a la temperatura del proceso durante todo el ciclo, de modo que la variable crítica no es sólo la resistencia sino la ausencia de fluencia: una bandeja que cede modifica la posición de la carga y la uniformidad del calentamiento. El grafito conserva su geometría a temperatura y se maquina en placas, rejillas y bases apilables.
Los soportes y el utillaje de carga son piezas de grafito que sostienen o posicionan componentes dentro del horno. El lugar de aplicación puede ser un horno de vacío o de atmósfera controlada; la aplicación documentada es el soporte/utillaje en sí.
[ Problema que resuelve ]
Sostener el peso de la carga a temperatura de proceso sin pandeo progresivo, evitando que la posición de las piezas se desplace entre ciclos y que la bandeja deba reemplazarse con frecuencia.
Procesos
- Soporte de carga en horno
- Tratamiento térmico
- Brasado y recocido
Condiciones de operación
- Vacío y atmósfera controlada
Cuándo es adecuada
- Las bandejas metálicas se pandean bajo carga a temperatura
- La carga se apila y requiere apoyos de altura estable
- El horno trabaja en vacío o atmósfera controlada
- Se busca reducir la masa térmica que se calienta con la carga
Cuándo puede no ser adecuada
- El proceso se sostiene en aire a alta temperatura sin atmósfera protectora
- La carga se deposita con golpes o caídas sobre el soporte
- La pieza no admite ninguna captación de carbono por contacto
Retos del proceso
- Deformación de fixturas metálicas
- Contaminación de piezas
- Transferencia térmica irregular
Ventajas
- Estabilidad dimensional a temperatura
- Baja masa térmica relativa
- Maquinado a geometría de pieza
Limitaciones
- Oxidación en aire a alta temperatura sin protección
- Diseño debe considerar contracción y ciclos
- Contacto con la pieza puede requerir grado de baja contaminación
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Carga y su distribuciónDeterminante
- Temperatura de operaciónDeterminante
- Geometría y toleranciasDeterminante
- Atmósfera (aire, inerte, vacío)Relevante
- Ciclado térmico y de operaciónRelevante
- Contacto directo con la piezaRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Resistencia a la flexión
- Resistencia a la compresión
- Estabilidad dimensional
- Estabilidad térmica
Propiedades secundarias
- Densidad aparente
- Maquinabilidad
[ Relaciones ]
Materiales
