Utillaje para tratamiento térmico
Utillaje de proceso térmico
También se le llama: Utillaje de grafito para tratamiento térmico · Fixturas de grafito para horno · Charolas y bases de grafito · Herramental para temple y recocido
Utillaje y soportes de grafito para temple, recocido, revenido y brasado.
[ Resumen técnico ]

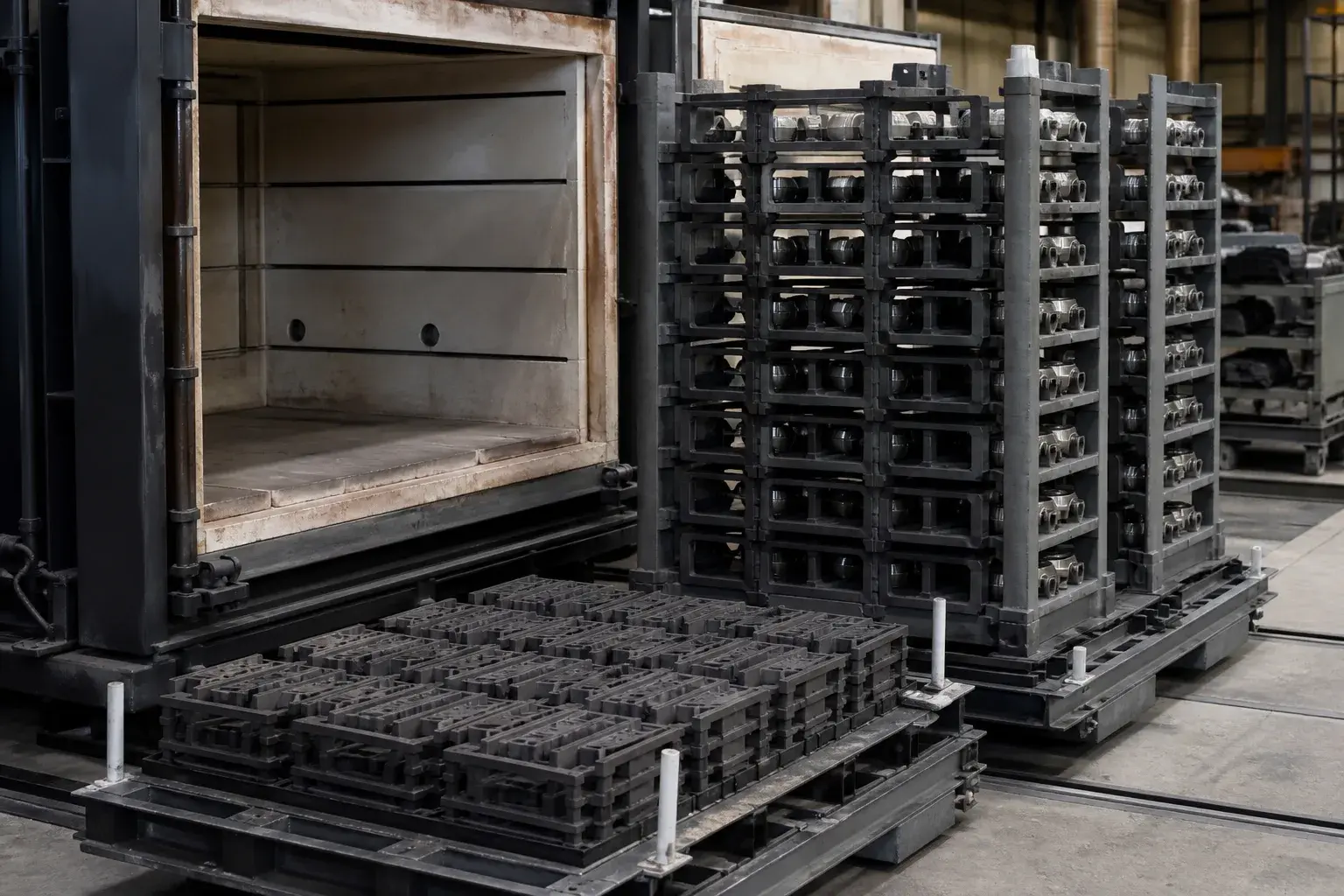

El utillaje de grafito para tratamiento térmico agrupa las piezas que acompañan a la carga durante el ciclo: bases, charolas, fixturas de posicionamiento y separadores. Su función es sostener la pieza en la posición correcta mientras se calienta y se enfría, sin deformarse ni marcarla. El grafito lo consigue por su estabilidad dimensional a temperatura y su masa térmica relativamente baja, que permite que el utillaje siga al ciclo en lugar de retrasarlo.
El lugar puede ser una línea o planta de tratamiento térmico (incluido vacío o atmósfera controlada). La aplicación es el utillaje de grafito: soportes, bases, bandejas y fixturas que sostienen o posicionan la carga durante el ciclo.
[ Problema que resuelve ]
Sostener la pieza durante el ciclo térmico sin que el propio utillaje se deforme, retrase el calentamiento o deje marcas, evitando así distorsión y rechazos en el tratamiento.
Condiciones de operación
- Temple
- Recocido
- Revenido
- Brasado
- Soporte de carga en horno
Cuándo es adecuada
- Las fixturas metálicas se pandean o se consumen con los ciclos
- La pieza debe conservar una posición precisa durante el ciclo
- Se busca reducir la masa térmica que acompaña a la carga
- El proceso se realiza en vacío o atmósfera controlada
Cuándo puede no ser adecuada
- El proceso se sostiene en aire a alta temperatura sin atmósfera protectora
- La pieza no admite ninguna captación de carbono por contacto
- El utillaje recibe golpes o manipulación brusca en cada carga
Retos del proceso
- Deformación de fixturas
- Transferencia térmica irregular
- Contaminación de piezas
Ventajas
- Estabilidad dimensional a temperatura
- Baja masa térmica relativa
- Diseño a medida según geometría de pieza
Limitaciones
- Oxidación en aire a alta temperatura sin protección
- Diseño debe considerar contracción y ciclos
- Contacto con la pieza puede requerir grado de baja contaminación
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Temperatura de operaciónDeterminante
- Atmósfera (aire, inerte, vacío)Determinante
- Geometría y toleranciasDeterminante
- Carga y su distribuciónDeterminante
- Ciclado térmico y de operaciónRelevante
- Velocidad de calentamiento y enfriamientoRelevante
- Contacto directo con la piezaRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Resistencia al choque térmico
- Pureza
- Estabilidad dimensional
- Estabilidad térmica
Propiedades secundarias
- Resistencia a la flexión
- Coeficiente de expansión térmica
- Maquinabilidad
[ Relaciones ]
Materiales
