Anillos de sello para equipos

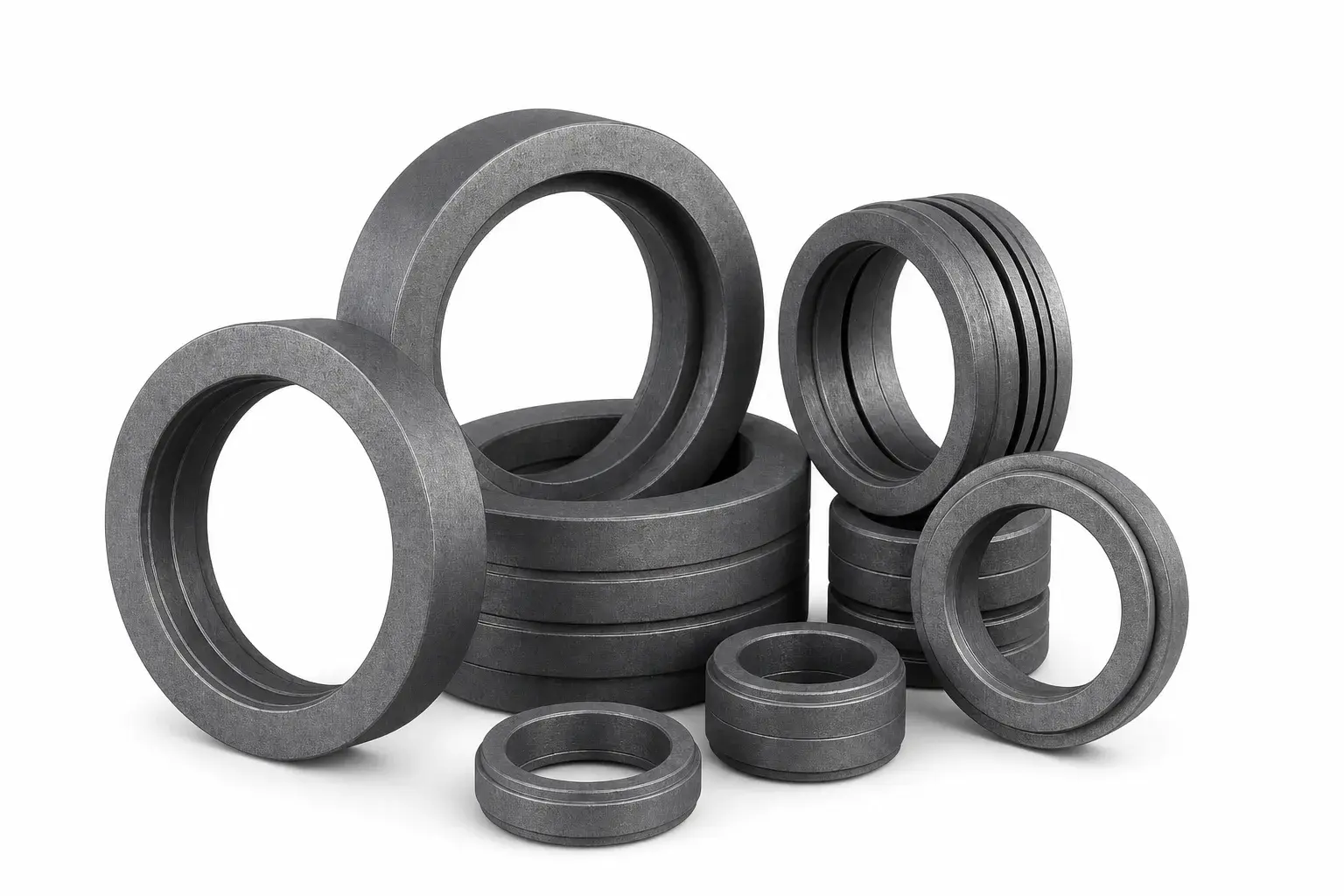

Anillo de sello maquinado
También se le llama: Anillos de carbono-grafito · Anillos segmentados de grafito · Anillos de sello de eje · Segmentos de sello de carbono
[ Resumen técnico ]
Los anillos de sello de grafito y carbon-grafito cierran el paso entre un eje y su alojamiento, tanto en servicio rotativo como estático. Se maquinan a planitud y diámetro precisos, a veces en segmentos, y aprovechan la baja fricción y la estabilidad térmica del material para sellar sin lubricante añadido. Se emplean en bombas, turbomaquinaria, maquinaria industrial y equipos de proceso químico.
[ Problema que resuelve ]
Limitar la fuga en una interfaz eje-alojamiento donde un anillo elastomérico no soporta la temperatura o el medio, y donde añadir grasa o aceite no es admisible.
Condiciones de operación
- Sellado rotativo
- Sellado estático
- Contacto cara-cara
Cuándo es adecuada
- La temperatura queda fuera del rango de un anillo elastomérico
- El medio ataca químicamente a los sellos poliméricos
- No puede añadirse grasa ni aceite en la interfaz
- Se requieren planitud y concentricidad estables en servicio
- El montaje admite un anillo rígido en vez de uno elástico
Cuándo puede no ser adecuada
- El sello debe deformarse elásticamente para acomodar tolerancias amplias
- Existen cargas de impacto o choque repetido
- La contracara está desalineada o presenta abrasivos
- Hay oxidación severa en aire a alta temperatura sin protección ni impregnación
Retos del proceso
- Fugas por desgaste
- Ovalización y pérdida de planitud
- Contaminación del proceso
Ventajas
- Planitud y acabado maquinable
- Baja fricción en seco
- Compatibilidad con rangos térmicos amplios
Limitaciones
- Oxidación en aire a alta temperatura sin protección
- Resistencia mecánica inferior a metales estructurales
- Requiere selección de grado según carga y ambiente
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Temperatura de operaciónDeterminante
- Presión diferencialDeterminante
- Planitud y acabado superficialDeterminante
- Geometría y toleranciasDeterminante
- Fluido o medio en contactoRelevante
- Velocidad de rotaciónRelevante
- Material y acabado de la contracaraRelevante
- Ciclado térmico y de operaciónRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Coeficiente de fricción
- Resistencia a la compresión
- Resistencia a la flexión
- Coeficiente de expansión térmica
Propiedades secundarias
- Impermeabilidad
- Autolubricación
- Estabilidad dimensional
- Maquinabilidad
[ Relaciones ]
Aplicaciones relacionadas
[ Preguntas frecuentes ]
Ver todas las FAQContenido técnico revisado por ESGRAF — Última revisión: 8 de septiembre de 2026
