Placas deslizantes para equipos
Superficie de deslizamiento en seco
También se le llama: Placas de grafito para guías · Placas antifricción de grafito · Patines de grafito · Reglas y guías deslizantes de carbon-grafito
[ Resumen técnico ]

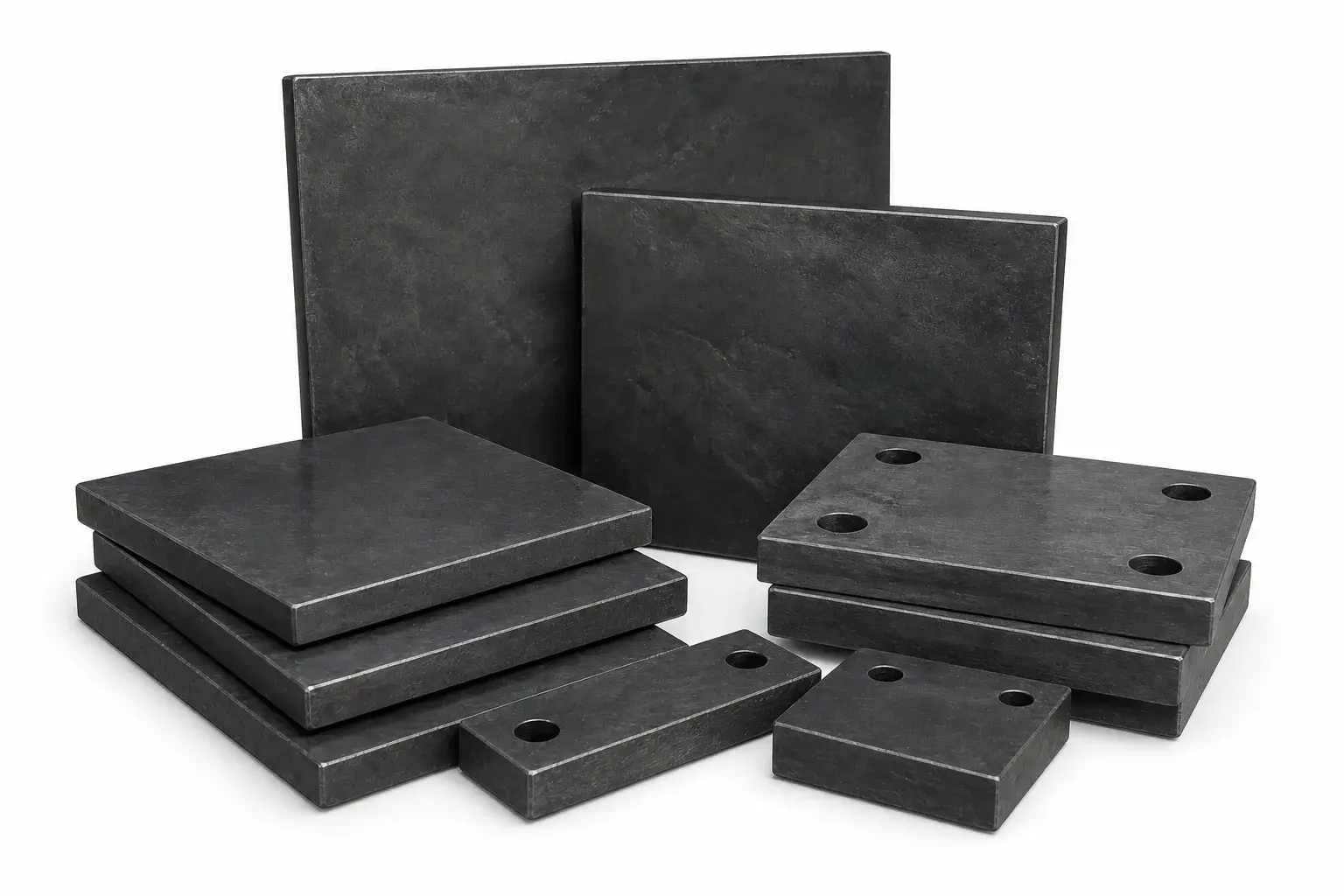

Las placas deslizantes de grafito forman la superficie de contacto de guías lineales, correderas y apoyos que deben moverse sin lubricación líquida. El grafito ofrece un coeficiente de fricción bajo en seco y conserva su geometría a temperatura, de modo que la guía no se agarra ni exige relubricación. Se cortan y maquinan a la medida del alojamiento, con barrenos y avellanados si el montaje lo requiere.
[ Problema que resuelve ]
Dar a una guía o corredera una superficie de deslizamiento estable que no dependa de aceite ni grasa, cuando la temperatura o la limpieza del proceso impiden mantener una película lubricante.
Procesos
- Deslizamiento seco
- Guías lineales
Condiciones de operación
- Alta temperatura
Cuándo es adecuada
- La guía debe deslizar en seco, sin película de aceite
- La corredera trabaja a temperatura elevada
- El agarre o el desgaste de la guía metálica causa paros
- La contaminación por lubricante no es aceptable
- Se necesita una superficie plana y estable a lo largo del recorrido
Cuándo puede no ser adecuada
- La placa recibe cargas de impacto o golpes de la carga en movimiento
- La superficie está expuesta a partículas abrasivas sin protección
- El montaje flexiona y transmite esfuerzos de flexión a la placa
- Hay oxidación severa en aire a alta temperatura sin protección ni impregnación
Retos del proceso
- Fricción elevada
- Gripado
- Desgaste de guías
Ventajas
- Bajo coeficiente de fricción
- Estabilidad térmica
- Corte y maquinado a medida
Limitaciones
- Oxidación en aire a alta temperatura sin protección
- Resistencia mecánica inferior a metales estructurales
- Requiere selección de grado según carga y ambiente
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Carga y su distribuciónDeterminante
- Velocidad de deslizamientoDeterminante
- Temperatura de operaciónDeterminante
- Planitud y acabado superficialDeterminante
- Material y acabado de la contracaraRelevante
- Geometría y toleranciasRelevante
- Atmósfera (aire, inerte, vacío)Relevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Coeficiente de fricción
- Resistencia al desgaste
- Resistencia a la compresión
- Resistencia a la flexión
Propiedades secundarias
- Autolubricación
- Coeficiente de expansión térmica
- Estabilidad dimensional
- Maquinabilidad
[ Relaciones ]
Aplicaciones relacionadas
