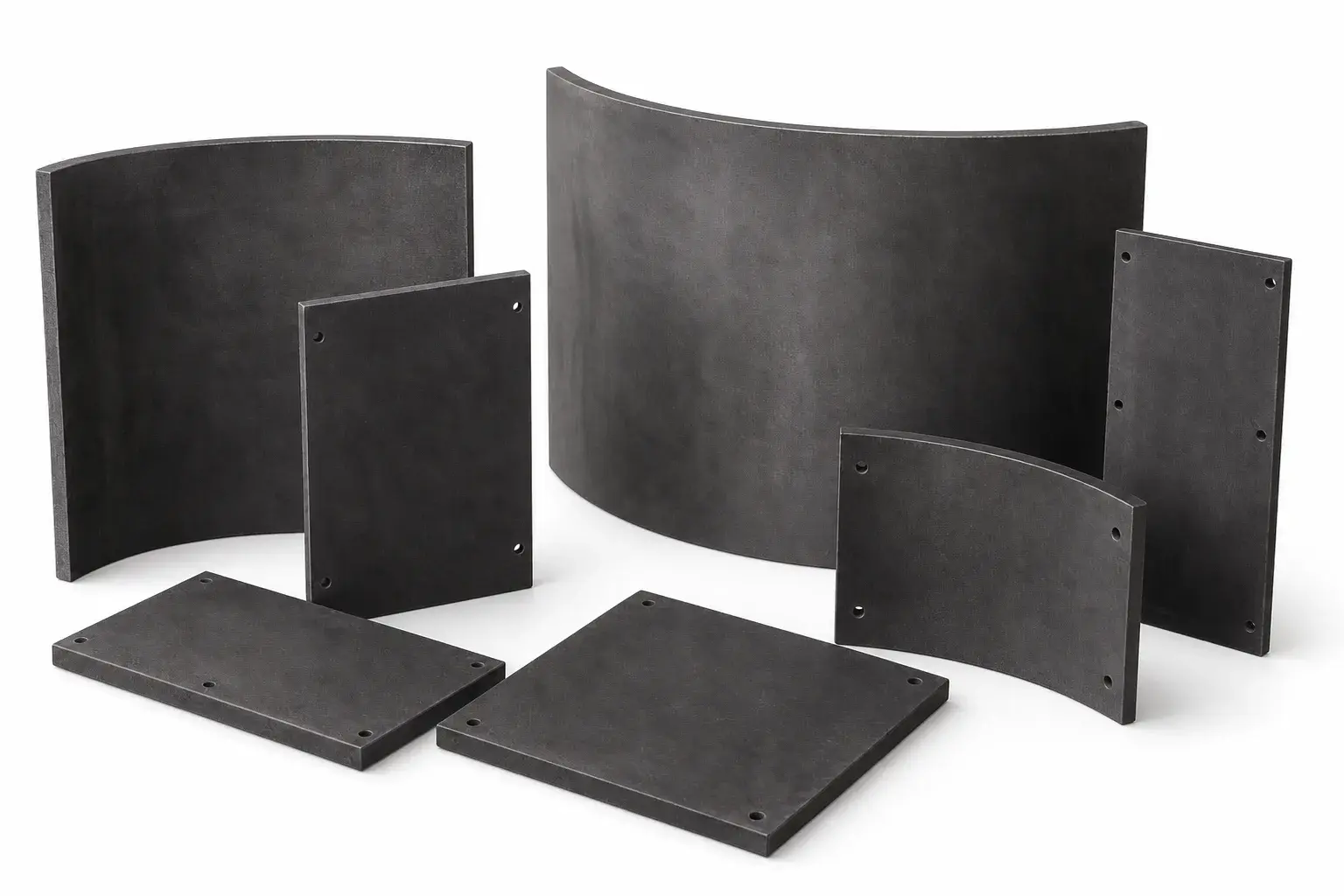

Escudos térmicos para hornos
Elemento de control de radiación térmica
También se le llama: Pantallas térmicas de grafito · Escudos térmicos para horno · Deflectores de radiación · Baffles de grafito
Pantallas y escudos térmicos de grafito/fieltro para proteger carga y mejorar uniformidad térmica.
[ Resumen técnico ]
A alta temperatura la transferencia de calor dentro de la cámara ocurre sobre todo por radiación, y una pantalla interpuesta cambia esa trayectoria. Los escudos, pantallas y deflectores de grafito o fieltro se colocan entre los elementos calefactores y la carga, o frente a zonas frías, para evitar sobrecalentamientos locales y mejorar la uniformidad. Al ser piezas maquinadas o cortadas a medida, su forma se ajusta al reparto térmico que se busca en cada horno.
Los escudos y pantallas térmicas dirigen o bloquean radiación dentro del horno. Se fabrican en grafito maquinado o en fieltro (suave/rígido) según temperatura, vacío y necesidad de rigidez.
[ Problema que resuelve ]
Redirigir o bloquear la radiación térmica dentro de la cámara para corregir puntos calientes sobre la carga y pérdidas hacia zonas donde el calor no se aprovecha.
Condiciones de operación
- Blindaje térmico por radiación
- Hornos de vacío y tratamiento térmico
- Protección de zonas frías o de carga
- Mejora de uniformidad térmica
Cuándo es adecuada
- La carga presenta sobrecalentamiento local frente a los elementos
- Hay pérdidas de radiación hacia puertas, pasos o zonas frías
- Se busca mejorar la uniformidad sin rediseñar la zona caliente
- El horno trabaja en vacío o atmósfera inerte
Cuándo puede no ser adecuada
- El proceso se sostiene en aire a alta temperatura sin atmósfera protectora
- La pantalla obstruiría el flujo de gas o el acceso a la carga
- El problema térmico proviene del control del horno y no de la radiación
Retos del proceso
- Sobrecalentamiento local de la carga
- Pérdidas por radiación hacia paredes
- Contaminación o sombreado irregular
Ventajas
- Control de flujo térmico radiativo
- Geometrías maquinables en grafito o corte en fieltro
- Compatible con vacío y atmósferas inertes
Limitaciones
- Diseño depende de la óptica térmica de la cámara
- Oxidación en aire a alta temperatura
- Debe coordinarse con elementos calefactores y aislamiento
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Trayectoria de radiación térmicaDeterminante
- Temperatura de operaciónDeterminante
- Geometría y toleranciasDeterminante
- Atmósfera (aire, inerte, vacío)Relevante
- Flujo y composición del gasRelevante
- Sistema de fijación y juntasRelevante
- Ciclado térmico y de operaciónRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Conductividad térmica
- Resistencia al choque térmico
- Pureza
- Estabilidad térmica
Propiedades secundarias
- Estabilidad dimensional
- Maquinabilidad
[ Relaciones ]
Materiales
Aplicaciones relacionadas
Procesos y equipos relacionados
