Asientos de válvula
Elemento de sellado por asiento
También se le llama: Asientos de grafito para válvulas · Asientos de carbon-grafito · Sedes de válvula de grafito · Anillos de asiento de carbono
[ Resumen técnico ]

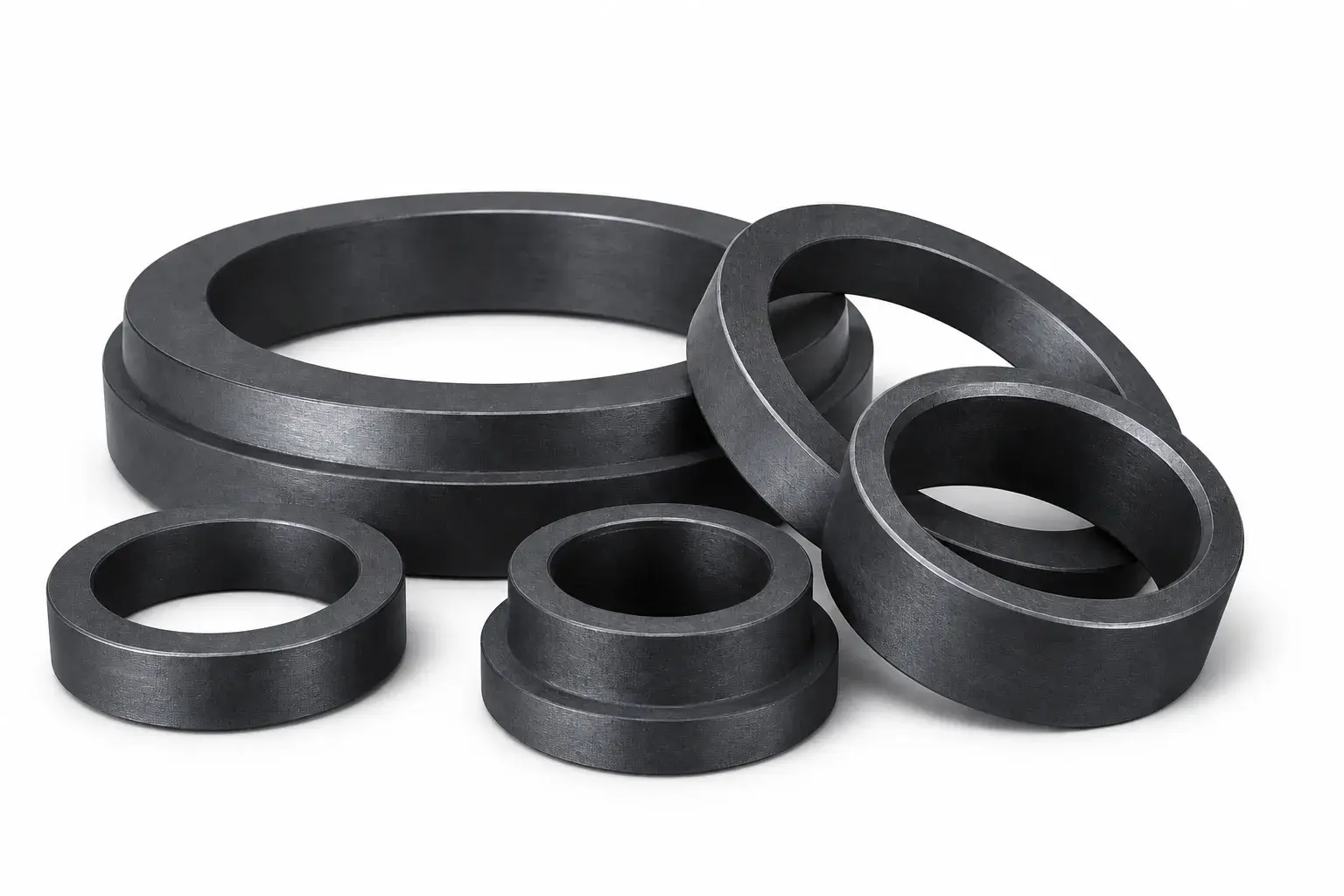

Los asientos de válvula de grafito y carbon-grafito son la superficie contra la que cierra el obturador. Se emplean cuando la temperatura o el medio descartan un asiento polimérico y cuando un asiento metálico se agarra o se deforma con el ciclado. El grafito mantiene estabilidad dimensional a temperatura y admite un acabado capaz de sellar, con resistencia química según el grado.
[ Problema que resuelve ]
Mantener el cierre de una válvula a lo largo de ciclos repetidos de apertura y cierre a temperatura, donde el asiento polimérico no resiste y el metálico tiende a agarrarse o a perder geometría.
Procesos
- Válvulas de proceso
- Ciclos de apertura/cierre
Condiciones de operación
- Alta temperatura
Cuándo es adecuada
- La temperatura de servicio excede el rango de un asiento polimérico
- El medio de proceso ataca a los asientos poliméricos
- El asiento metálico se agarra o se deforma con el ciclado
- Se busca un cierre repetible sin lubricante en el asiento
Cuándo puede no ser adecuada
- El asiento debe deformarse para sellar sobre geometrías irregulares
- El flujo arrastra partículas abrasivas contra el asiento
- Existen cargas de impacto o choque repetido
- Hay oxidación severa en aire a alta temperatura sin protección ni impregnación
Retos del proceso
- Fuga por asiento
- Deformación térmica
- Desgaste por ciclado
Ventajas
- Estabilidad térmica
- Buen sellado con acabado adecuado
- Resistencia química según grado
Limitaciones
- Oxidación en aire a alta temperatura sin protección
- Resistencia mecánica inferior a metales estructurales
- Requiere selección de grado según carga y ambiente
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Temperatura de operaciónDeterminante
- Presión diferencialDeterminante
- Fluido o medio en contactoDeterminante
- Ciclado térmico y de operaciónDeterminante
- Planitud y acabado superficialDeterminante
- Geometría y toleranciasRelevante
- Tipo de impregnaciónRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Resistencia al desgaste
- Resistencia a la compresión
- Resistencia a la flexión
- Coeficiente de expansión térmica
Propiedades secundarias
- Impermeabilidad
- Resistencia química
- Estabilidad dimensional
- Maquinabilidad
[ Relaciones ]
