Aspas para bombas centrífugas
Elemento rotativo de bombeo
También se le llama: Paletas de grafito · Aspas de grafito para bombas · Álabes de carbon-grafito · Paletas de bomba de vacío de grafito · Impulsores de grafito
[ Resumen técnico ]

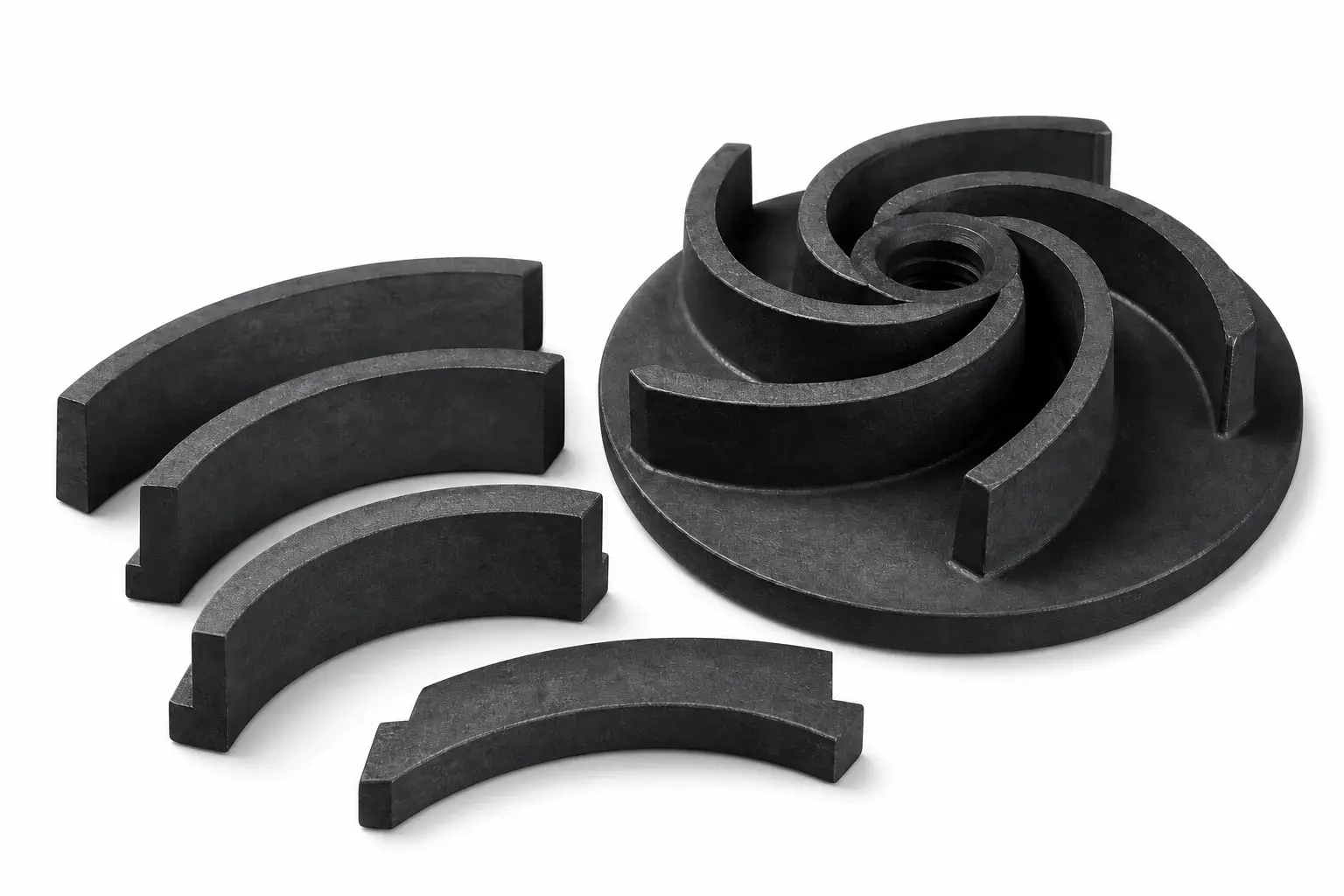

Las paletas y aspas de grafito son los elementos móviles que desplazan el fluido en bombas de vacío, bombas de paletas y equipos rotativos. El grafito y el carbon-grafito se emplean cuando la paleta debe deslizar contra el estator sin aceite, resistir medios corrosivos o evitar contaminar el fluido. En algunos diseños se maquina el impulsor o rotor completo, aunque la paleta intercambiable sigue siendo la pieza más habitual.
Las aspas o paletas intercambiables en grafito/carbono-grafito son el componente más habitual en bombas de vacío, de barrido y equipos rotativos con desgaste o corrosión. En algunos diseños se maquina también el impulsor o rotor completo en grafito (menos frecuente que las paletas sueltas; el rotor metálico con ranuras sigue siendo común).
[ Problema que resuelve ]
Sostener el contacto deslizante continuo entre la paleta y el estator en bombas que operan sin aceite, o cuyo fluido no admite lubricante ni desgaste metálico que lo contamine.
Procesos
- Bombeo centrífugo
- Desplazamiento positivo
Condiciones de operación
- Medios abrasivos o corrosivos
Cuándo es adecuada
- La bomba opera en seco, sin aceite en la cámara
- El fluido bombeado es corrosivo o debe permanecer libre de aceite
- El desgaste de paletas metálicas obliga a paros frecuentes
- Se requiere reemplazo modular de la pieza de desgaste
Cuándo puede no ser adecuada
- El fluido arrastra sólidos abrasivos en cantidad significativa
- Existen cargas de impacto o choque repetido
- El diseño exige la ductilidad de una paleta metálica
- Hay oxidación severa en aire a alta temperatura sin protección ni impregnación
Retos del proceso
- Desgaste acelerado de paletas metálicas
- Corrosión
- Contaminación del fluido
Ventajas
- Resistencia al desgaste
- Autolubricación
- Estabilidad dimensional
Limitaciones
- Oxidación en aire a alta temperatura sin protección
- Resistencia mecánica inferior a metales estructurales
- Requiere selección de grado según carga y ambiente
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Velocidad de rotaciónDeterminante
- Fluido o medio en contactoDeterminante
- Geometría y toleranciasDeterminante
- Temperatura de operaciónDeterminante
- Material y acabado de la contracaraRelevante
- Presencia de abrasivos o sólidosRelevante
- Juego y tipo de ajusteRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Coeficiente de fricción
- Resistencia al desgaste
- Resistencia a la compresión
- Resistencia a la flexión
Propiedades secundarias
- Autolubricación
- Resistencia química
- Estabilidad dimensional
- Maquinabilidad
[ Relaciones ]
Aplicaciones relacionadas
