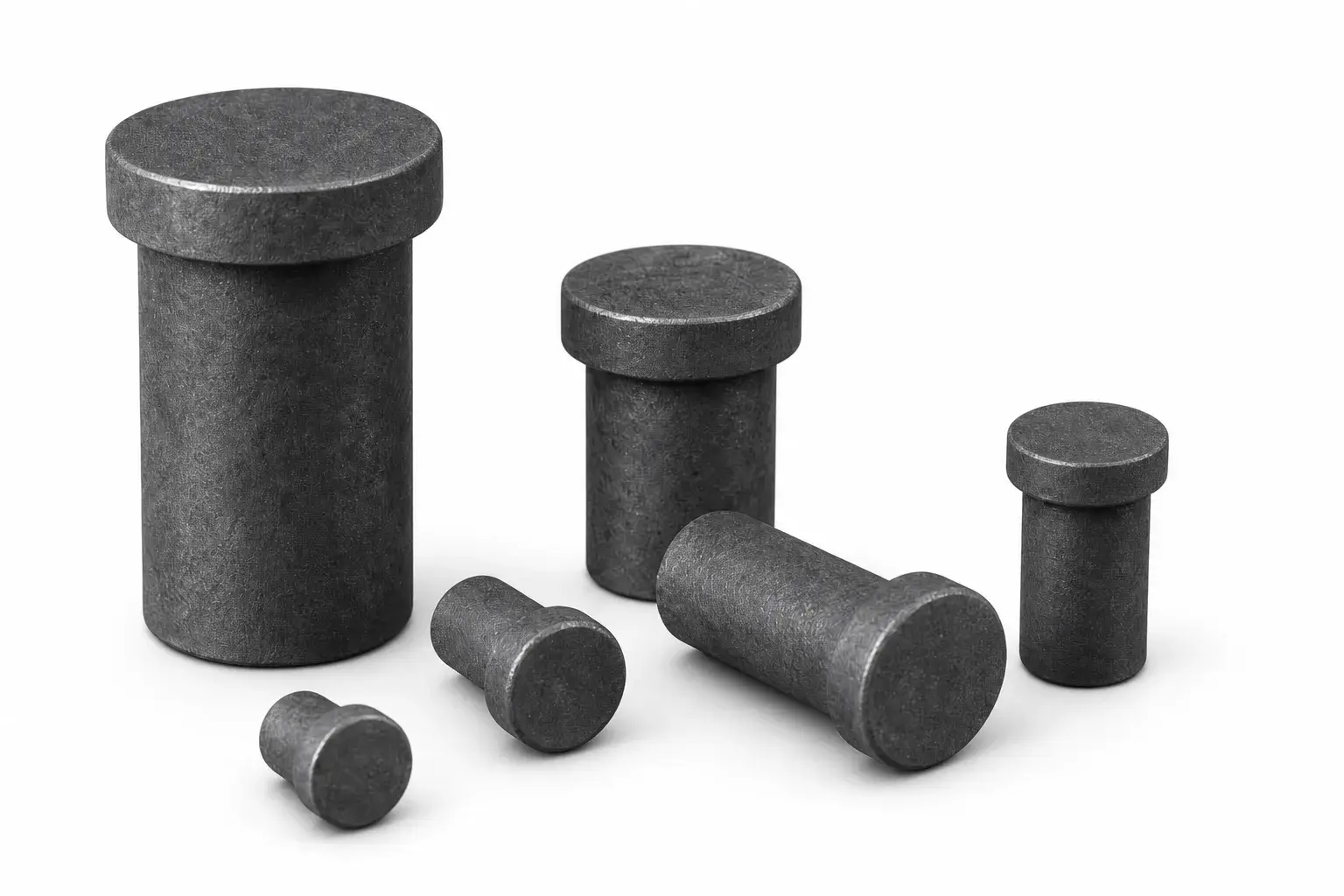

Tapones de grafito para equipos
Elemento de obturación térmica
También se le llama: Tapones de grafito para colada · Obturadores de grafito · Tapones refractarios de grafito · Barritas tapón de grafito
[ Resumen técnico ]
Los tapones de grafito obturan orificios, canales y alojamientos expuestos a metal caliente o a temperatura de horno. El grafito conserva su geometría en el ciclo térmico y muestra baja adherencia frente a muchos metales, de modo que el tapón cierra sin quedarse pegado ni deformarse como un obturador metálico. Se maquinan a la medida del asiento, en fundición, acero y tratamiento térmico.
[ Problema que resuelve ]
Cerrar de forma repetible un orificio o canal expuesto a metal caliente, donde un tapón metálico se deforma, se suelda al alojamiento o contamina el metal en contacto.
Procesos
- Obturación
Condiciones de operación
- Alta temperatura
- Contacto con metal o refractario
Cuándo es adecuada
- El tapón queda expuesto a metal caliente o a temperatura de horno
- Un obturador metálico se pega al alojamiento o se deforma
- Se busca baja adherencia frente al metal en contacto
- El asiento requiere una pieza maquinada a medida
Cuándo puede no ser adecuada
- El cierre debe resistir presión elevada del lado del metal
- Existen cargas de impacto o choque repetido
- Hay oxidación severa en aire a alta temperatura sin protección ni impregnación
- El metal o la escoria en contacto atacan químicamente al carbono
Retos del proceso
- Fugas térmicas
- Deformación de tapones metálicos
- Contaminación
Ventajas
- Estabilidad térmica
- Maquinado a medida
- Baja adhesión en muchos metales
Limitaciones
- Oxidación en aire a alta temperatura sin protección
- Resistencia mecánica inferior a metales estructurales
- Requiere selección de grado según carga y ambiente
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Temperatura de operaciónDeterminante
- Geometría y toleranciasDeterminante
- Fluido o medio en contactoDeterminante
- Ciclado térmico y de operaciónDeterminante
- Atmósfera (aire, inerte, vacío)Relevante
- Juego y tipo de ajusteRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Resistencia a la compresión
- Resistencia al choque térmico
- Coeficiente de expansión térmica
- No humectación por metal fundido
Propiedades secundarias
- Resistencia a la oxidación
- Contenido de cenizas
- Estabilidad dimensional
- Maquinabilidad
[ Relaciones ]
Productos
Aplicaciones relacionadas
[ Preguntas frecuentes ]
Ver todas las FAQContenido técnico revisado por ESGRAF — Última revisión: 8 de septiembre de 2026
