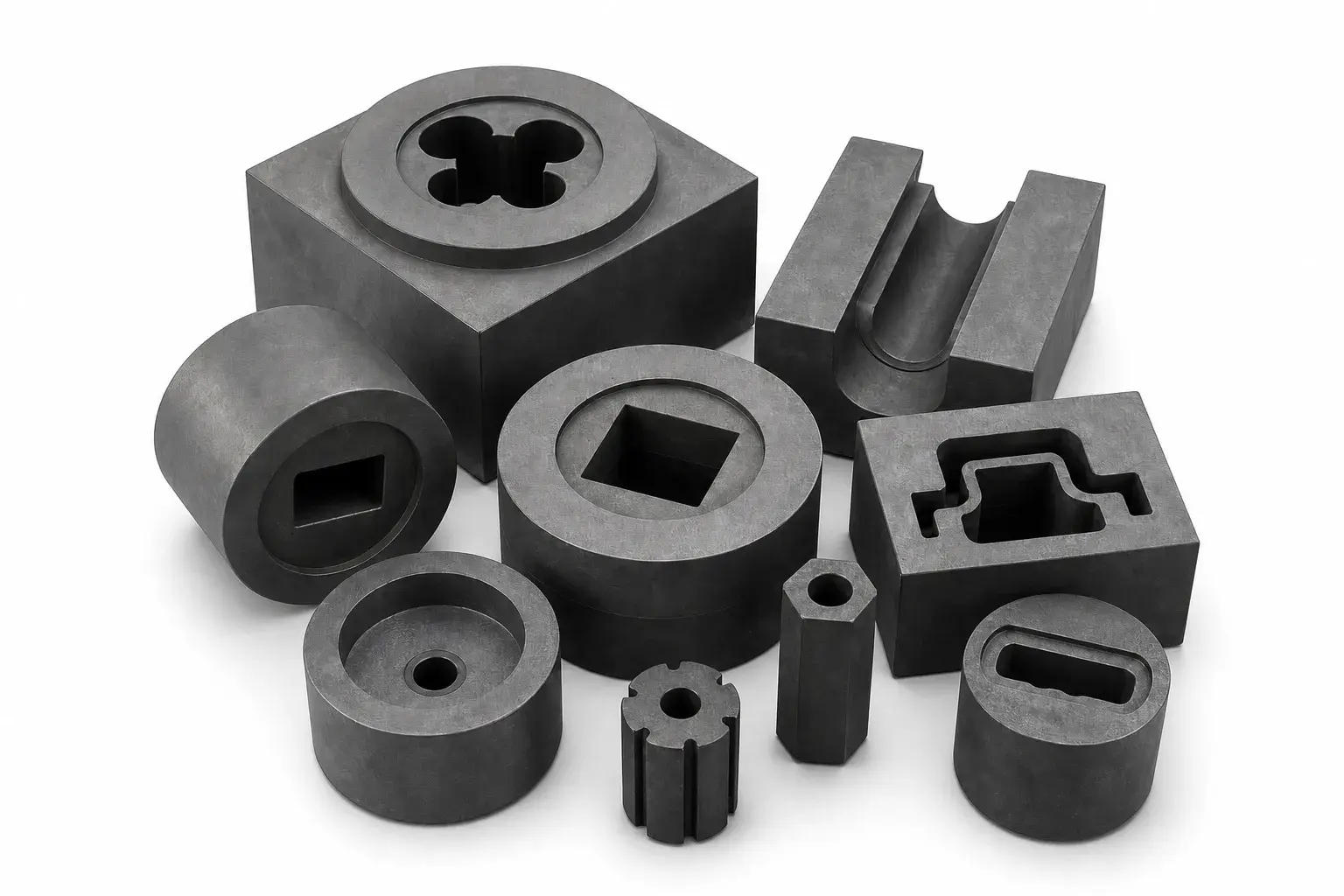

Dados de extrusión
Herramienta de conformado por paso de material
También se le llama: Dados de grafito · Matrices de grafito · Hileras de grafito · Dados de extrusión y de colada
[ Resumen técnico ]
Un dado de grafito da sección al material que lo atraviesa: metal en extrusión en caliente, producto en colada continua o pieza en conformado. A diferencia de un molde, el material está en movimiento contra la pared del dado, así que la lubricidad propia del grafito reduce la fricción de paso y la adherencia. Sumado a su estabilidad a temperatura y a que se maquina o repara con facilidad, permite mantener la sección de salida a lo largo de la producción.
Los dados de grafito se usan en extrusión, conformado y colada continua. En dados de colada la selección depende del metal y del formato: los grados isostáticos de grano fino cubren hierro gris y dúctil, latones, bronces, Cu-Zn-Ni, Cu-Ni, cobre, aluminio y metales preciosos; el grado exacto se confirma con temperatura, velocidad y geometría.
Para extrusión y conformado en caliente, priorice lubricidad, estabilidad dimensional y maquinabilidad del repuesto. Indique metal, temperatura, presión y plano.
[ Problema que resuelve ]
Mantener la sección y el acabado del producto que atraviesa la herramienta, reduciendo la fricción y la adherencia sin recurrir a lubricantes que contaminen el material conformado.
Condiciones de operación
- Extrusión en caliente
- Conformado
- Prensado
- Dados de colada continua (alambre, palanquilla, cinta, tubo)
Cuándo es adecuada
- El material se conforma en caliente al atravesar la herramienta
- La adherencia al dado marca el producto o detiene la línea
- La temperatura excede el rango útil de los aceros de herramienta
- El dado debe reponerse con frecuencia y a costo controlado
Cuándo puede no ser adecuada
- La pieza permanece al aire a alta temperatura entre coladas sin protección
- El metal en contacto disuelve carbono con facilidad y la aleación no lo admite
- El proceso somete al dado a impacto o a esfuerzo de tracción
Retos del proceso
- Desgaste del dado
- Adherencia del metal
- Calentamiento irregular
- Emparejar grado con aleación y formato
Ventajas
- Lubricidad inherente
- Estabilidad térmica
- Reparación o repuesto maquinable
Limitaciones
- Vida útil depende de metal y ciclo
- Oxidación en aire a alta temperatura
- Diseño de dado debe validarse
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Geometría y toleranciasDeterminante
- Temperatura de operaciónDeterminante
- Metal o aleación en contactoDeterminante
- Velocidad de coladaRelevante
- Acabado superficial requerido en la piezaRelevante
- Velocidad de extracción de calorRelevante
- Ciclado térmico y de operaciónRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- No humectación por metal fundido
- Resistencia a la compresión
- Resistencia al desgaste
- Coeficiente de fricción
Propiedades secundarias
- Estabilidad dimensional
- Tamaño de grano
- Conductividad térmica
- Maquinabilidad
