Revestimientos de alto horno
Bloque de revestimiento refractario
También se le llama: Bloques de grafito para alto horno · Revestimiento de carbono de alto horno · Bloques de solera y crisol · Refractario carbonoso

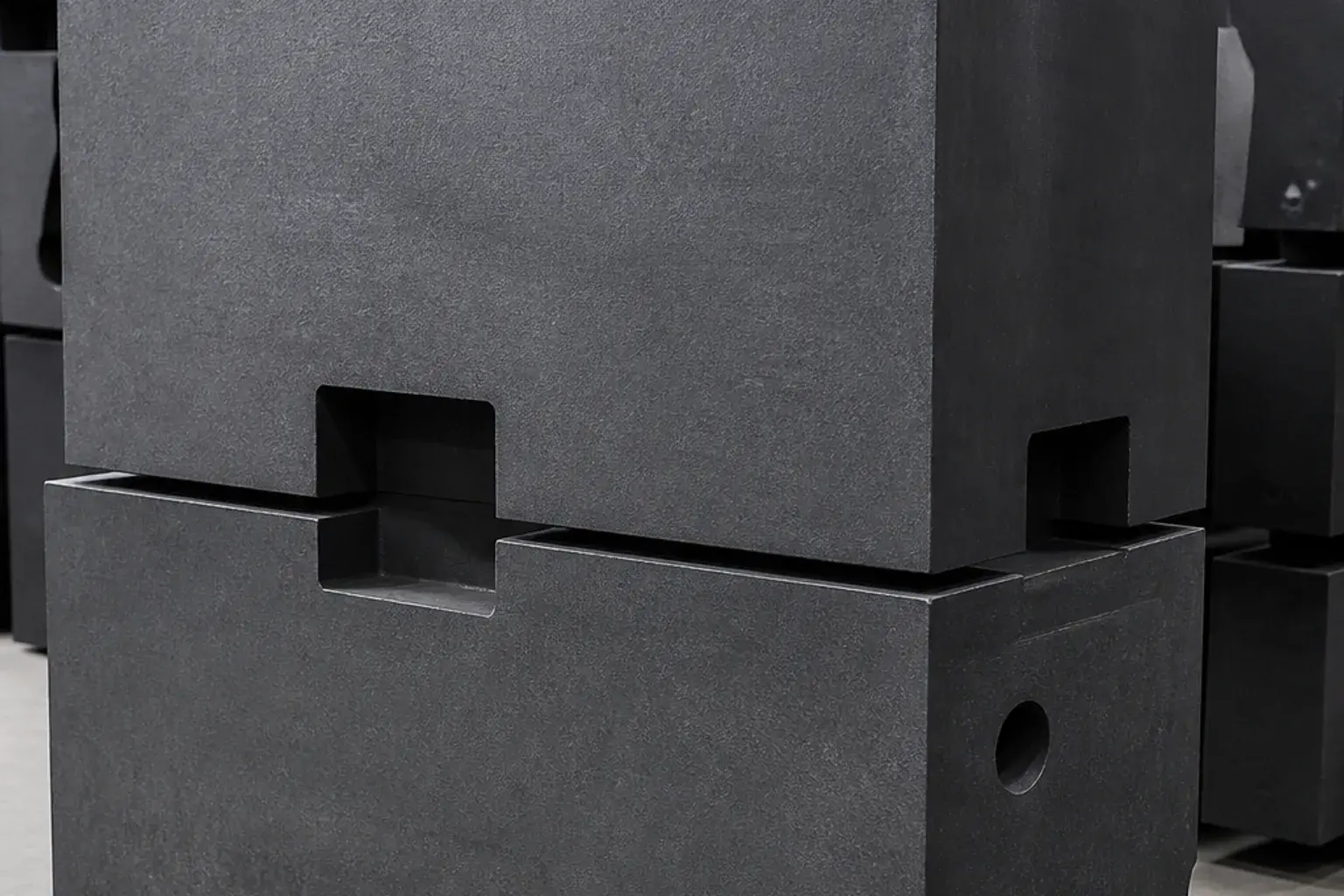

Bloques de grafito para solera, cuba, bosh y paredes de alto horno.
[ Resumen técnico ]
El revestimiento de bloques de carbono y grafito protege la estructura del alto horno en las zonas de contacto con metal caliente: solera, crisol, bosh y paredes. Su función no es sólo resistir, sino conducir el calor hacia la refrigeración exterior, de modo que se forme una capa protectora estable en la cara caliente. Esa conductividad, junto con la resistencia al ataque del metal líquido, es la razón por la que se emplean bloques carbonosos donde los refractarios cerámicos se consumen.
El revestimiento de alto horno exige grafito de alta conductividad térmica, baja ceniza y buena maquinabilidad en formatos grandes. ESGRAF asesora el grado según zona (solera, cuba, bosh, tuyeras) y ciclo térmico.
Solicite cotización con zona del horno, dimensiones o plano y temperatura de servicio.
[ Problema que resuelve ]
Proteger la estructura del horno en las zonas de contacto con metal caliente evacuando calor hacia la refrigeración, en lugar de acumularlo en el revestimiento hasta consumirlo.
Procesos
- Revestimiento refractario
- Alto horno
Condiciones de operación
- Contacto con metal caliente
Cuándo es adecuada
- La zona está en contacto con metal caliente o escoria
- El horno cuenta con refrigeración exterior en esa zona
- Los refractarios cerámicos se consumen con rapidez
- El revestimiento se instala o repara por bloques
Cuándo puede no ser adecuada
- La zona está expuesta a atmósfera oxidante sin refrigeración ni protección
- No existe evacuación de calor que sostenga la capa protectora
- El diseño del revestimiento no ha sido definido por el ingeniero refractarista
Retos del proceso
- Choque térmico
- Oxidación
- Desgaste por metal líquido
Ventajas
- Alta conductividad térmica
- Baja ceniza en grados seleccionados
- Maquinado de bloques grandes
Limitaciones
- Vida útil depende de atmósfera y zona
- Requiere plano o formato de bloque
- Oxidación en aire a alta temperatura
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Temperatura de operaciónDeterminante
- Metal o aleación en contactoDeterminante
- Geometría y toleranciasDeterminante
- Velocidad de extracción de calorDeterminante
- Química del baño o del fundenteRelevante
- Sistema de fijación y juntasRelevante
- Pureza requerida y contaminación admisibleRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Resistencia a la compresión
- Conductividad térmica
- Resistencia química
- Densidad aparente
Propiedades secundarias
- Contenido de cenizas
- Coeficiente de expansión térmica
- Maquinabilidad
