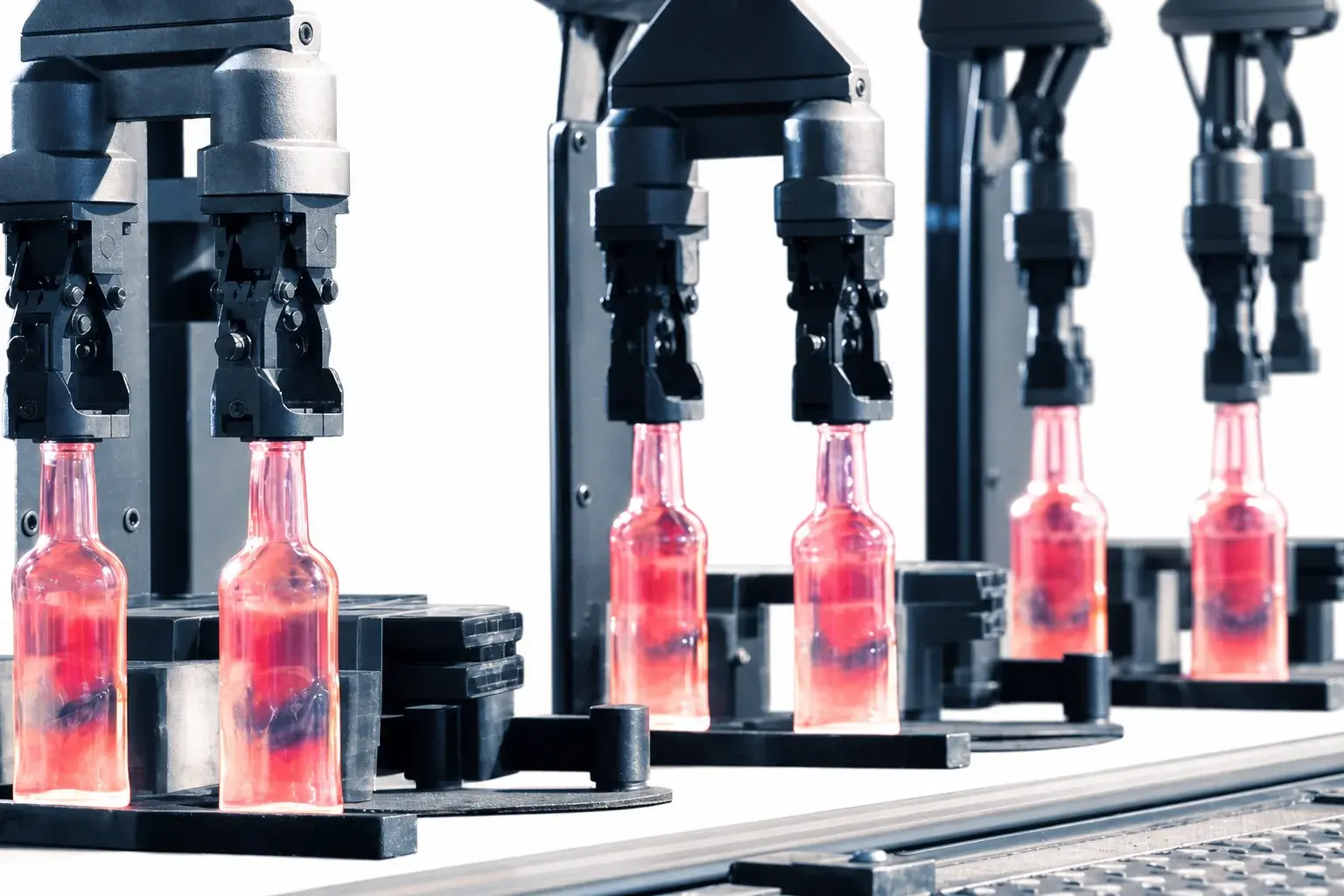

Tenazas para vidrio en caliente
Herramienta de manipulación de vidrio caliente
También se le llama: Tenazas de grafito para vidrio · Mordazas de grafito para vidrio caliente · Pinzas de grafito · Insertos de grafito para tenaza
[ Resumen técnico ]
Las tenazas, mordazas e insertos de grafito toman la pieza de vidrio cuando todavía está caliente y su superficie es sensible a cualquier contacto. El grafito permite sujetar sin adherencia, y al retirar menos calor de forma puntual que un metal evita el choque local que agrieta la pieza. Se emplea en el hot-end de líneas de envase, en vidrio técnico y en taller, tanto en tenazas completas como en insertos que se reponen sobre una herramienta metálica.
Tenazas, insertos y sujetadores de carbono/grafito para take-out y manejo de envase en caliente. El material reduce marcas, estrés térmico y necesidad de lubricantes.
ESGRAF suministra piezas a plano para líneas de envase. Indique tipo de tenaza, máquina y ciclo.
[ Problema que resuelve ]
Sujetar vidrio caliente sin marcarlo ni adherirse a su superficie, y sin provocar un enfriamiento local que agriete la pieza en el punto de agarre.
Condiciones de operación
- Alta temperatura
- Contacto con metal o vidrio fundido
Cuándo es adecuada
- La pieza se manipula todavía caliente y su superficie es sensible
- Las herramientas metálicas marcan o enfrían en exceso el punto de agarre
- La mordaza debe adaptarse a la forma de la pieza
- Se busca reponer sólo el inserto y no la herramienta completa
Cuándo puede no ser adecuada
- La pieza queda al aire a alta temperatura durante los paros, sin protección
- La sujeción exige una fuerza de cierre elevada sobre una sección pequeña
- La herramienta recibe golpes contra la máquina o el suelo
Retos del proceso
- Adherencia
- Choque térmico
- Desgaste superficial
Ventajas
- Baja adhesión
- Estabilidad térmica
- Maquinado a medida
Limitaciones
- Desgaste por erosión y choque térmico
- Posible contaminación del metal si el grado no es adecuado
- Vida útil depende de ciclos y flujo de metal
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Temperatura de operaciónDeterminante
- Fuerza de contactoDeterminante
- Geometría y toleranciasDeterminante
- Acabado superficial requerido en la piezaRelevante
- Cadencia de la máquinaRelevante
- Velocidad de extracción de calorRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Resistencia al choque térmico
- Conductividad térmica
- Resistencia al desgaste
- No humectación por metal fundido
Propiedades secundarias
- Resistencia a la compresión
- Maquinabilidad
- Tamaño de grano
[ Relaciones ]
Productos
Industrias
Aplicaciones relacionadas
[ Preguntas frecuentes ]
Ver todas las FAQContenido técnico revisado por ESGRAF — Última revisión: 8 de septiembre de 2026
