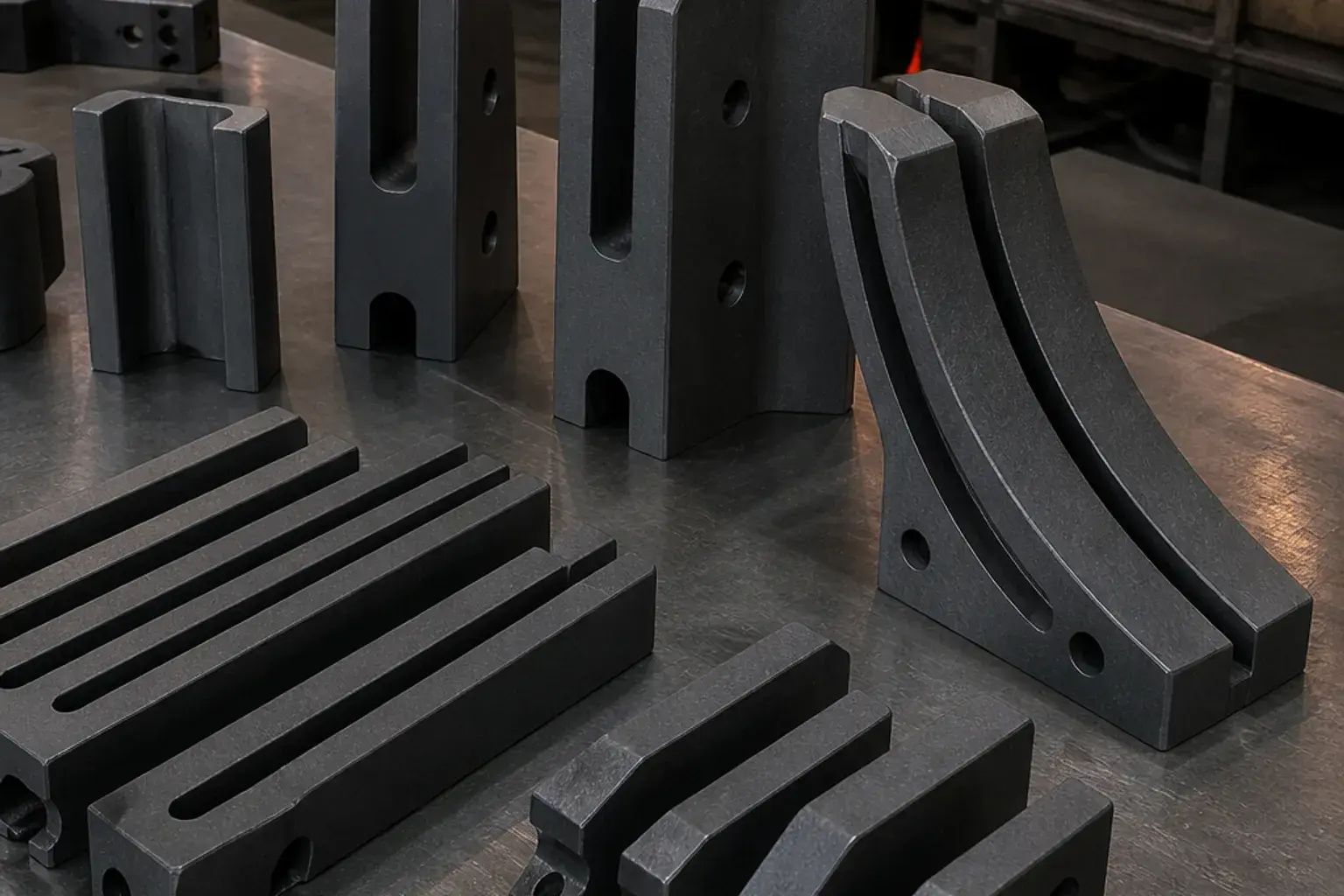

Guías para vidrio en caliente
Elemento de transferencia en hot-end
También se le llama: Guías de gob de grafito · Placas muertas de carbono · Sweep-out y deflectores de grafito · Guías de transportador para vidrio caliente
Guías, sweep-out y mecanismos de transferencia para vidrio en caliente.
[ Resumen técnico ]
En el hot-end de una línea de envase, la gota y el envase recién formado pasan por guías, deflectores, placas muertas y mecanismos de transferencia. Cada contacto ocurre a cadencia alta y sobre vidrio todavía blando, así que la superficie debe deslizar sin marcar y sin pegarse. El carbono y el carbon-grafito aportan autolubricación en ese contacto y retiran menos calor de forma puntual que una guía metálica, lo que reduce las marcas de transferencia.
En el hot-end del envase de vidrio, las piezas de carbono/grafito contactan el gob y el artículo caliente sin lubricación de aceite. Reducen estrés térmico, marcas y paros por desgaste.
ESGRAF suministra blanks y piezas maquinadas para guías, deflectores, sweep-out y mecanismos de transferencia. Indique tipo de pieza, máquina y ciclo para cotización.
[ Problema que resuelve ]
Transferir envase y gota a cadencia de producción sin dejar marcas de contacto ni provocar paros por adherencia en guías y placas.
Condiciones de operación
- Formación de envase
- Hot-end
- Transferencia de gob
Cuándo es adecuada
- El vidrio se transfiere todavía blando entre estaciones
- Las guías metálicas dejan marcas o generan rechazo
- La cadencia de la máquina exige deslizamiento sin lubricante
- Las piezas deben ajustarse a la geometría de la máquina
Cuándo puede no ser adecuada
- La pieza queda al aire a alta temperatura durante los paros, sin protección
- La zona acumula vidrio roto que actúa como abrasivo sobre la guía
- La pieza recibe impacto directo del envase en caída
Retos del proceso
- Marcas en el vidrio
- Desgaste abrasivo
- Choque térmico
Ventajas
- Autolubricación
- Baja conductividad en contacto
- Menos contaminación
Limitaciones
- Vida útil depende del ciclo
- Requiere geometría de máquina
- Selección de grado por zona
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Temperatura de operaciónDeterminante
- Cadencia de la máquinaDeterminante
- Geometría y toleranciasDeterminante
- Acabado superficial requerido en la piezaRelevante
- Presencia de abrasivos o sólidosRelevante
- Velocidad de extracción de calorRelevante
- Alineación y rigidez del montajeRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Resistencia al choque térmico
- Conductividad térmica
- Resistencia al desgaste
- Coeficiente de fricción
Propiedades secundarias
- Autolubricación
- No humectación por metal fundido
- Maquinabilidad
[ Relaciones ]
Productos
Industrias
Aplicaciones relacionadas
