Juntas monobloque de sellado

[ Resumen técnico ]

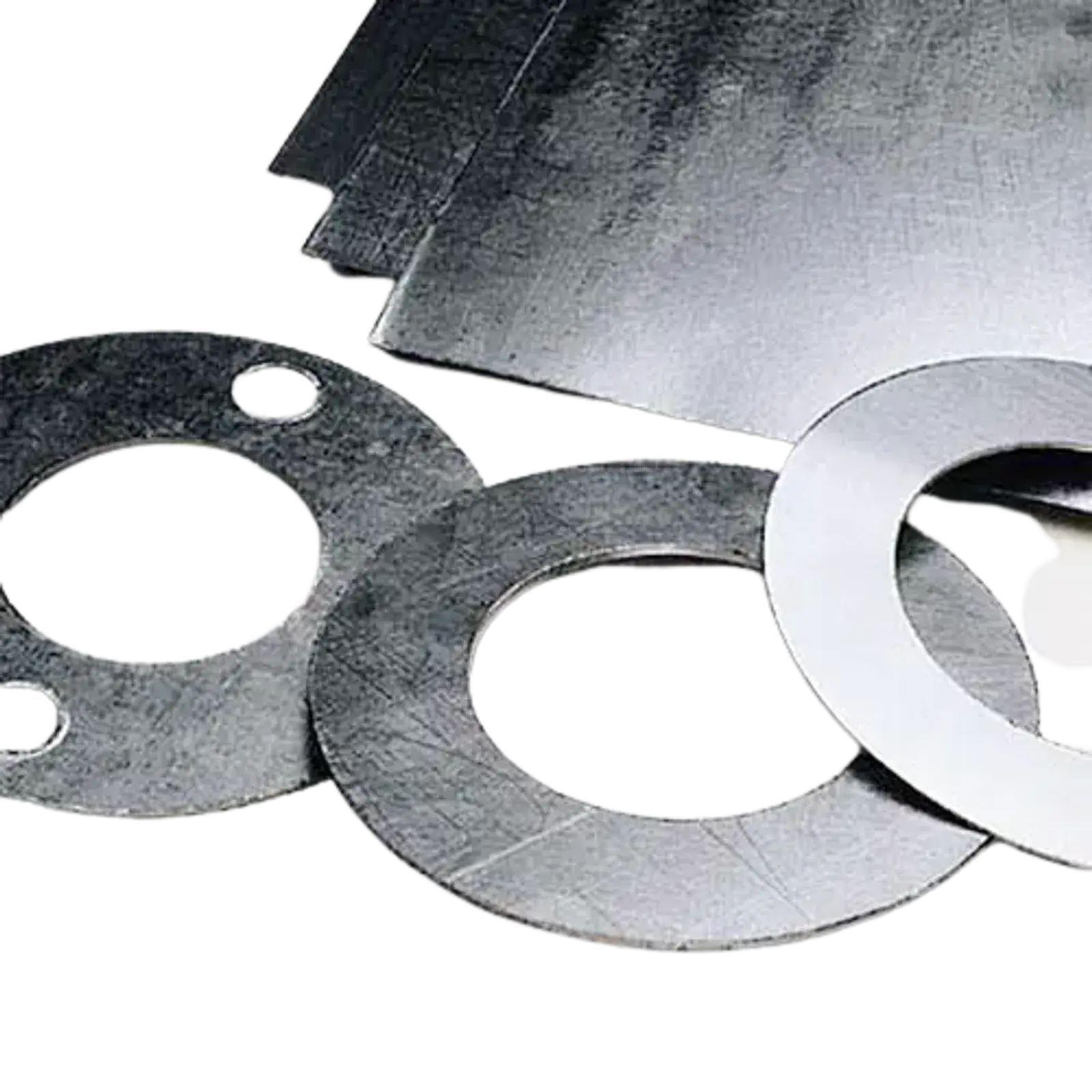

Una junta monobloque es una pieza única de grafito flexible, con o sin refuerzo, cortada a la geometría de la brida. Al no estar formada por capas ni contener ligante, no presenta el flujo en frío ni el endurecimiento progresivo que hacen fallar a otras juntas blandas tras varios ciclos térmicos. Sella por conformación bajo el apriete de los tornillos, copiando la cara de la brida, y mantiene esa conformación mientras la tensión de asiento se conserve.

[ Problema que resuelve ]

Mantener el sellado de una brida a lo largo de los ciclos térmicos, sin la relajación progresiva ni el endurecimiento que obligan a reapretar o a reemplazar juntas convencionales.

[ Variables críticas de selección ]

Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.

• Tensión de asiento de la juntaDeterminante
• Temperatura de operaciónDeterminante
• Fluido o medio en contactoDeterminante
• Presión diferencialDeterminante
• Diseño de la junta y del alojamientoRelevante
• Apriete y secuencia de tornillosRelevante
• Planitud y acabado superficialRelevante
• Ciclado térmico y de operaciónRelevante

[ Propiedades requeridas del material ]

Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
