Empaquetaduras de sellado
Sello de prensaestopas

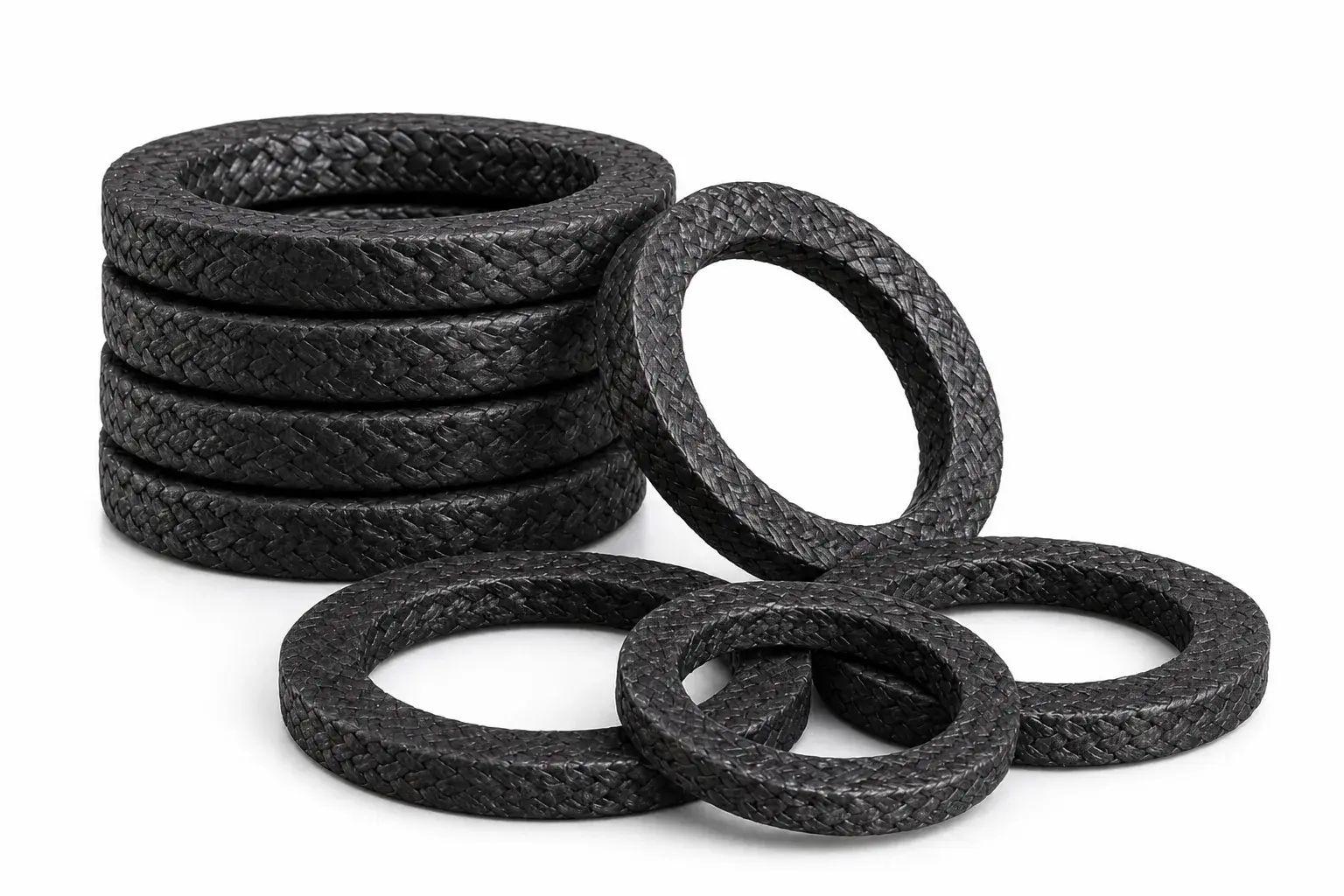

También se le llama: Empaquetadura trenzada de grafito · Empaques de prensaestopas · Estopa de grafito · Anillos de empaquetadura de grafito
[ Resumen técnico ]
La empaquetadura sella el paso de un vástago o de un eje por la caja de empaque: los anillos se comprimen axialmente con el prensaestopas y esa compresión se traduce en presión radial contra el vástago. El grafito trenzado es habitual en válvulas y bombas de proceso porque combina esa capacidad de sellado con baja fricción sobre el vástago y con un rango térmico y químico donde los empaques convencionales se endurecen y empiezan a fugar.
[ Problema que resuelve ]
Contener la fuga en un vástago o eje que se mueve, sin apretar tanto el prensaestopas que el rozamiento impida la maniobra o desgaste la superficie del vástago.
Procesos
- Sellado de vástagos
- Sellado de bridas
Condiciones de operación
- Alta temperatura
Cuándo es adecuada
- La válvula o la bomba fuga por el prensaestopas
- El empaque convencional se endurece con la temperatura del servicio
- El par de maniobra de la válvula ha aumentado por fricción del empaque
- El medio de proceso degrada químicamente los empaques de fibra
Cuándo puede no ser adecuada
- El medio de proceso es oxidante fuerte y la compatibilidad no ha sido verificada
- El vástago está rayado o corroído y no se rectifica antes del montaje
- La caja de empaque está fuera de tolerancia o mal alineada
Retos del proceso
- Fugas en prensaestopas
- Endurecimiento de empaques convencionales
- Temperatura elevada
Ventajas
- Amplio rango térmico
- Buena sellabilidad
- Baja fricción en dinámico
Limitaciones
- No sustituye metales en sellos estructurales de alta carga sin diseño adecuado
- Oxidación en aire a alta temperatura
- Compatibilidad química del medio
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Presión diferencialDeterminante
- Temperatura de operaciónDeterminante
- Fluido o medio en contactoDeterminante
- Geometría y toleranciasDeterminante
- Material y acabado de la contracaraRelevante
- Velocidad de deslizamientoRelevante
- Ciclado térmico y de operaciónRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Compresibilidad
- Impermeabilidad
- Estabilidad térmica
- Resistencia química
Propiedades secundarias
- Coeficiente de fricción
- Autolubricación
- Pureza
[ Relaciones ]
[ Preguntas frecuentes ]
Ver todas las FAQContenido técnico revisado por ESGRAF — Última revisión: 8 de septiembre de 2026
