¿Suministran contactos de carbono-grafito?

Sí. Ofrecemos materiales de carbono-grafito y formatos (barras, piezas maquinadas) para pantógrafos, contactos eléctricos y puesta a tierra, con grados según corriente, velocidad y ambiente.

¿Cómo reduce el grafito la resistencia de tierra?

Rodeando el electrodo con un material de baja resistividad, lo que amplía la superficie efectiva en contacto con el terreno. La mejora depende del terreno y de la geometría del sistema, por lo que debe partir de un estudio de resistividad.

¿Qué ventaja tiene frente a los tratamientos con sales?

Que no se disuelve ni se lava con la lluvia, de modo que la mejora se mantiene sin reposición periódica. Las sales reducen la resistencia con rapidez, pero pierden efecto y pueden acelerar la corrosión del electrodo.

¿Sustituye al diseño del sistema de tierra?

No. Es un material de mejora dentro de un sistema diseñado y verificado según la normativa aplicable. El cálculo, la configuración y la medición de la resistencia corresponden al responsable eléctrico de la instalación.

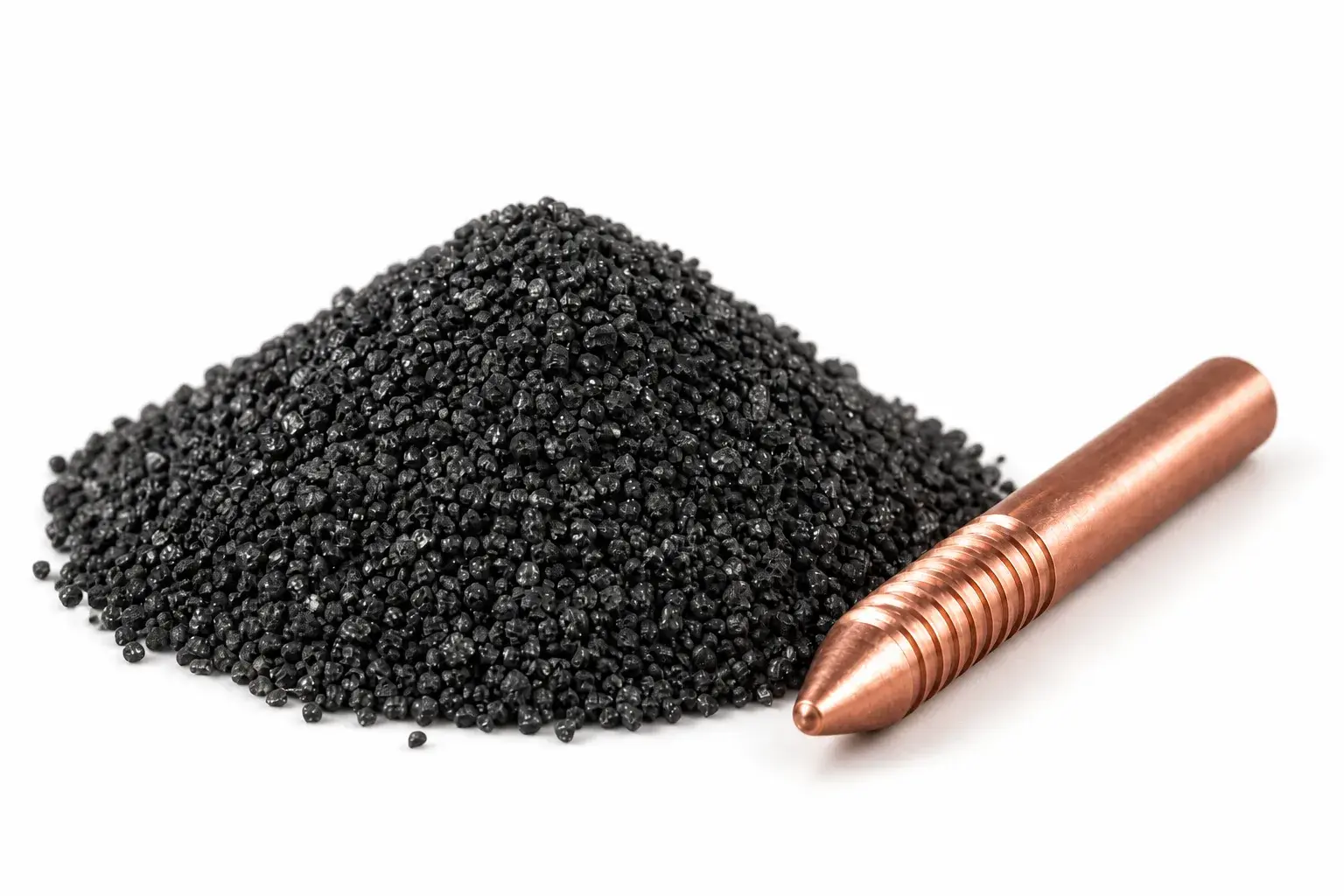

Granulado de grafito y varilla para sistemas de puesta a tierra

Aplicaciones eléctricas

Puesta a tierra eléctrica

Electrodos de grafito y relleno conductivo para puesta a tierra (tierra física) en suelos corrosivos, salinos o de alta resistividad.

Solicitar cotización

Electrodo y/o relleno conductivo para tierra física

También se le llama: Electrodos de grafito para puesta a tierra · Barras de grafito para tierra física · Electrodo sólido de grafito · Relleno conductivo de grafito · Mejorador de terreno con grafito

[ Resumen técnico ]

En una puesta a tierra, la resistencia total combina el electrodo y el contacto con el terreno. ESGRAF contempla dos aportes de grafito: (1) electrodos sólidos —barras o cilindros, tipicamente extruidos o de alta densidad— como alternativa premium al cobre/Copperweld en suelos corrosivos, salinos o de alta resistividad; (2) relleno conductivo (polvo o granulado de grafito) alrededor del electrodo para ampliar la superficie de contacto y estabilizar la resistencia sin sales que se lavan. El grafito no se oxida como el metal; la selección depende de agresividad del suelo, corriente de falla y geometría del pozo.

[ Problema que resuelve ]

Lograr una tierra física estable y durable donde el cobre o el acero fallan por corrosión, o donde suelos secos/rocosos exigen más superficie de contacto y un mejorador de terreno que no se lave.

Procesos

Puesta a tierra de instalaciones
Electrodos de grafito en suelos corrosivos o de alta resistividad
Relleno conductivo del pozo de tierra
Disipación de corriente de falla y rayos

Condiciones de operación

Ambientes corrosivos o de suelo agresivo

Cuándo es adecuada

El terreno presenta resistividad elevada
El sistema metálico se corroe en suelo agresivo
El mantenimiento del sistema de tierra es frecuente y costoso
La instalación exige estabilidad de la resistencia en el tiempo

Cuándo puede no ser adecuada

No existe un estudio de resistividad del terreno que sustente el diseño
La instalación no puede cumplir la normativa local con esa configuración
El material se aplicaría sin control sobre su compactación y humedad

Retos del proceso

Corrosión de sistemas metálicos
Resistividad de suelo elevada
Mantenimiento frecuente

Ventajas

Estabilidad química en suelos agresivos
Conductividad adecuada
Larga vida en servicio

Limitaciones

Diseño eléctrico debe cumplir normativa local
Resistividad depende de instalación y suelo
No sustituye el estudio de puesta a tierra

[ Variables críticas de selección ]

Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.

Resistividad y agresividad del terrenoDeterminante
Humedad y condiciones ambientalesDeterminante
Método de aplicaciónDeterminante
Tamaño de partículaRelevante
Calibre y tipo de conductorRelevante
Dosificación y frecuencia de aplicaciónRelevante

[ Propiedades requeridas del material ]

Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.

Propiedades críticas

Resistividad eléctrica
Pureza
Resistencia química
Distribución de tamaño de partícula

Propiedades secundarias

Dispersabilidad

[ Relaciones ]

[ Preguntas frecuentes ]

Ver todas las FAQ

Contenido técnico revisado por ESGRAF — Última revisión: 8 de septiembre de 2026
