Componentes para crecimiento de cristal
Componente de zona caliente para crecimiento de cristal
También se le llama: Calefactores de puller CZ · Crisoles de grafito para SiC · Escudos térmicos de crecimiento de cristal · Zona caliente de horno PVT

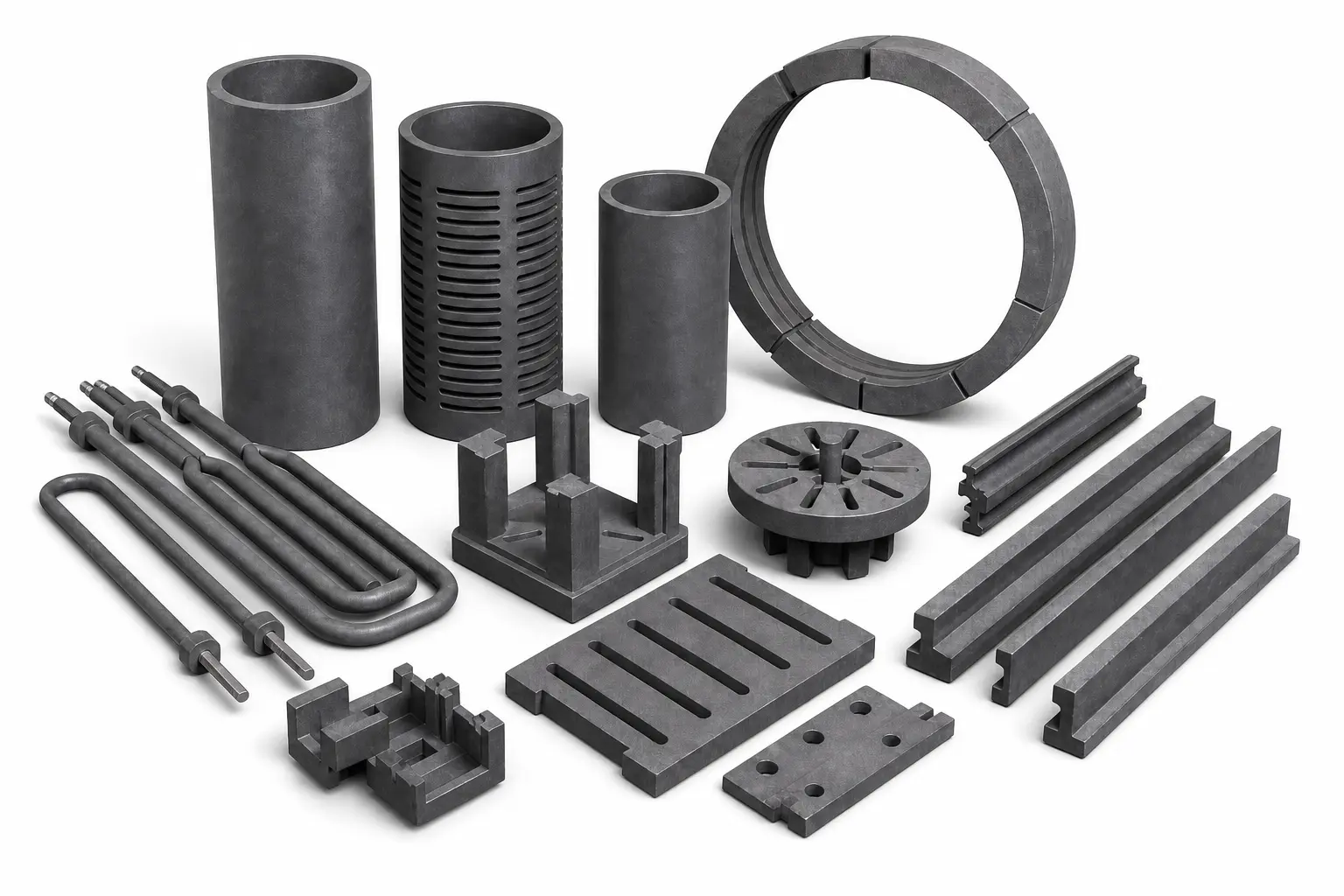

Piezas de zona caliente de grafito para pullers CZ y hornos de crecimiento de SiC.
[ Resumen técnico ]
El crecimiento de cristal de silicio (Czochralski) y de SiC (transporte en fase vapor, PVT) usa una zona caliente de grafito: calefactores, crisoles o soportes de crisol, escudos y piezas de forma. El material debe sostener temperatura en vacío o atmósfera inerte, mantener geometría y limitar la contaminación del cristal. El grado se elige por pureza, resistividad (si la pieza calienta) y estabilidad dimensional; no es el mismo utillaje que un horno de temple o un dado de prensado.
El lugar es un puller Czochralski o un horno de crecimiento de SiC. La aplicación es el conjunto de piezas de grafito de la zona caliente: calefactores, crisoles o soportes, escudos y piezas de forma.
Estas piezas no son liners de tratamiento térmico ni dados de prensado en caliente. El criterio de selección es la pureza y la geometría térmica del equipo de crecimiento, no el temple de piezas metálicas.
ESGRAF maquina componentes a plano a partir de grafito isostático o extruido de alta pureza. Cuando el aislamiento de la cámara lo requiere, se evalúan también fieltros de carbono y paneles CFC. Indique tipo de equipo, temperatura, atmósfera y plano para cotizar.
[ Problema que resuelve ]
Armar o reponer la zona caliente de un equipo de crecimiento de cristal con piezas de grafito que no contaminen el lingote y conserven la geometría térmica.
Procesos
- Crecimiento Czochralski de silicio
- Crecimiento de SiC por PVT
- Calentamiento y apantallado de zona caliente
Condiciones de operación
- Vacío o atmósfera inerte
- Alta temperatura continua
- Baja contaminación del cristal
Cuándo es adecuada
- El equipo crece cristal de silicio o SiC en vacío o atmósfera inerte
- Se reponen calefactores, crisoles, escudos o soportes de grafito
- Hay plano, pieza usada o dimensiones de la zona caliente
- La pureza del grafito es un criterio del proceso
Cuándo puede no ser adecuada
- El horno trata piezas metálicas (temple, recocido, sinterizado) y no crece cristal
- El proceso corre en aire a alta temperatura
- Se busca un dado de prensado o una pintura de desmoldeo
Retos del proceso
- Contaminación del cristal por impurezas del grafito
- Falla del calefactor por geometría o atmósfera
- Pérdida de uniformidad térmica al reponer piezas
Ventajas
- Grados de alta pureza para vacío
- Maquinado de calefactores, escudos y soportes a plano
- Copia de geometría a partir de pieza usada
Limitaciones
- Oxidación en aire a alta temperatura
- La resistividad del grado debe coincidir con el diseño eléctrico del calefactor
- Un grado de horno de tratamiento térmico no sustituye un grado de alta pureza sin revisión
Factores de selección
- Pureza y contenido de cenizas
- Resistividad si la pieza es calefactor
- Estabilidad dimensional de la zona caliente
- Geometría del equipo de crecimiento
[ Variables críticas de selección ]
Estas variables definen el grado y la geometría. Los valores concretos se confirman contra la ficha técnica del grado.
- Proceso (CZ, PVT u otro crecimiento de cristal)Determinante
- Pureza requerida y contaminación admisibleDeterminante
- Temperatura de operaciónDeterminante
- Atmósfera (vacío, inerte)Determinante
- Geometría y plano de la piezaDeterminante
- Función eléctrica si la pieza calientaRelevante
[ Propiedades requeridas del material ]
Propiedades que orientan la selección. Los valores numéricos provienen de las fichas técnicas de cada grado.
Propiedades críticas
- Pureza
- Estabilidad térmica
- Resistencia al choque térmico
- Contenido de cenizas
Propiedades secundarias
- Estabilidad dimensional
- Resistividad eléctrica
- Maquinabilidad
- Resistencia a la flexión
