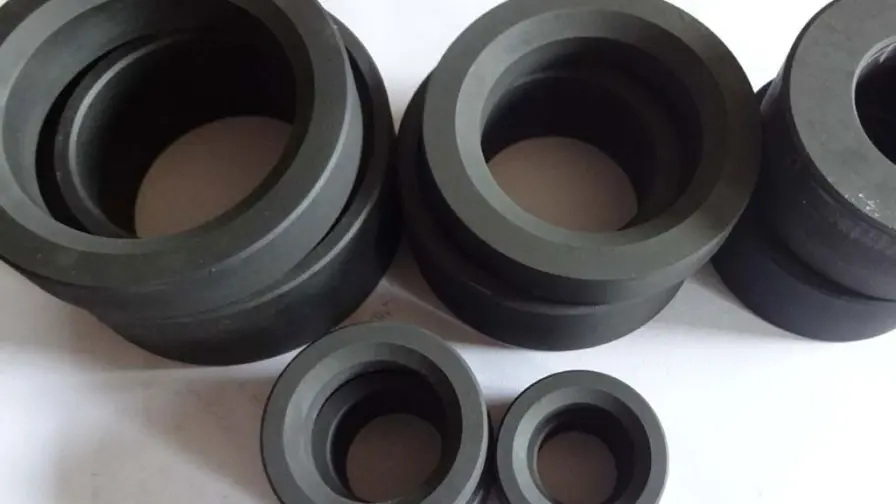

Tipos de sellos mecánicos: caras de sello de grafito

Podemos clasificar los sellos mecánicos en cuatro categorías basadas en su funcionamiento, características, partes que los componen y posteriormente los tipos de sellos mecánicos que existen.

Sellos convencionales

Los tipos de sellos mecánicos convencionales son utilizados en aparatos o aplicaciones que no están diseñadas para tener sellos mecánicos. Este tipo de sellos son muy estandarizados, ya que están contemplados para ser reemplazos o formar parte de modificaciones en equipos, como bombas.

Sellos balanceados y no balanceados

Los sellos balanceados hidráulicamente tienen los diámetros de sus caras reducidos según el diámetro del eje donde están instalados, reduciendo así la carga de la presión del fluido bombeado por cada cara. Estos sellos mecánicos pueden usarse cuando se trata de presiónes muy altas o cierto tipo de fluidos.

Por otro lado, los sellos no balanceados reciben toda la fuerza de la presión hidráulica en ambas caras, además de la presión de los resortes.

Sellos dinámicos o de empuje y estáticos o de no empuje

Los sellos dinámicos cuentan con un anillo “O” que se mueve axialmente sobre el eje gracias a uno o dos resortes que aplican fuerza sobre las caras del sello, mientras que compensan el desgaste y absorben la desalineación del eje.

Los sellos de no empuje, por el contrario, no cuentan con anillos "O", sino que están fijos pero cuentan con un fuelle que se mueve para cumplir con sus funciones de sellado.

Sellos de cartucho

Estos funcionan de manera autónoma y ya están ensamblados por defecto. Su instalación no requiere invertir mucho tiempo ni procesos, por lo que es una gran opción para ejes sin la alineación ideal o con presencia de vibraciones.

Sellos partidos

Los sellos mecánicos partidos se usan principalmente en ejes grandes, consta de dos partes que se unen para dar un mejor agarre en el eje.. Este tipo de sellos mecánicos tiene muchas aplicaciones además de resolver grandes problemas, como fugas en el sello, sin la necesidad de desarmar el equipo.

Tipos de sellos mecánicos por materiales

• Grafito
• Carbón - Grafito, electrografito
• Carburo de silicio y tungsteno
• Alúmina - Cerámica
• Grafito impregnación en resina y antimonio
• PTFE

Limitaciones a considerar

El desempeño depende del grado de grafito, la orientación del grano, la temperatura, la carga, la presión, la velocidad y el ambiente de trabajo. La selección debe confirmarse según las condiciones reales de su proceso.

Información necesaria para cotizar

Para orientar la selección o preparar una cotización, ESGRAF suele requerir:

• Aplicación y condiciones de operación (temperatura, atmósfera, carga).
• Dimensiones, dibujo técnico o archivo CAD cuando aplique.
• Cantidad requerida.
• Grado solicitado o material que utiliza actualmente.
• Problema observado con la pieza o lubricante anterior, si existe.
